L'ÉCRAN LCD





STRUCTURE INTERNE d'un ÉCRAN LCD
Le fonctionnement de l’écran « LCD » (Liquid Crystal Display, afficheur à cristaux liquides), permet de bien comprendre le rôle de la carte « T-CON ».

Un écran LCD est composé d’une multitude de carré.

dalle lcd
Dalle LCD

Chaque carré est appelé pixel.

pixel sur l'ecran lcd

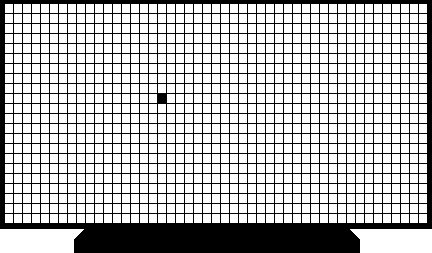

Pixel sur l'écran LCD

Le pixel est le plus petit élément constituant une image.

L'écran « LCD » en fonction de sa résolution, est constitué d'un très grand nombre de pixels.
Plus le nombre de pixel est important, et plus la résolution de l’écran est grande.

L’écran « LCD » peut être composé de millions de pixels.
L’ensemble des pixels va former l’image.

Exemple de résolution :
Full HD : 1920 * 1080 = 2073600 pixels,
4k : 3840*2160 = 8294400 pixels,
8k : 7680*4320 = 33177600 pixels.

Les pixels forment une matrice et sont placés à l’intersection de ligne et de colonne.
Chaque pixel affiche une couleur à la fois.

fusible en verre

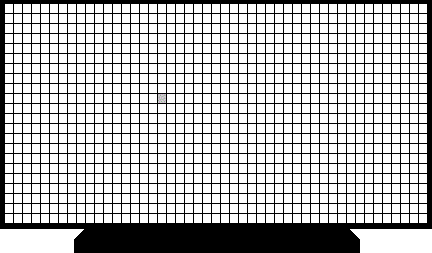

Pixel gris sur l'écran

Cette couleur est la combinaison des trois couleurs primaires que sont, le rouge, le vert, le bleu.

Pour pouvoir afficher une couleur précise, il faut une combinaison précise en terme d’intensité de chaque couleur.

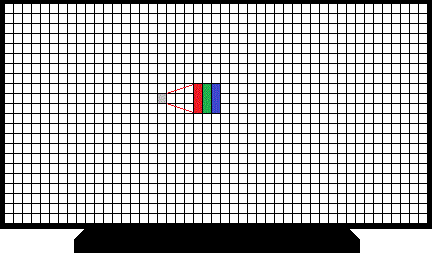

Un pixel est en fait constitué de trois sous-pixels, avec chacun une couleur différente, le rouge, vert et bleu qui constituent les couleurs de base.

sous pixel
Sous-pixel avec les 3 couleurs fondamentales
Si l’on reprend nos résolution d’écran :
Full HD : 1920 * 1080 = 2073600 pixels : 2073600 * 3 = 6220800 sous-pixels,
4k : 3840*2160 = 8294400 pixels : 8294400 * 3 = 24883200 sous-pixels,
8k : 7680*4320 = 33177600 pixels : 33177600 * 3 = 99532800 sous-pixels.

Pour contrôler individuellement chaque pixel et chaque sous-pixel, il faut intégrer dans le téléviseur ou moniteur à cristaux liquides des circuits électroniques.
Ces circuits électroniques sont constitués :
• De transistors spéciaux, « TFT » (Thin Film Transistor, transistor en couche mince TCM),
• De circuits « GATE DRIVER »,
• De circuits « SOURCE DRIVER ».

Les cristaux liquides ont tous la même couleur. Un filtre constitué de pigment des 3 couleurs fondamentales, rouge, vert et bleu permet de colorer artificiellement les sous-pixels.

Les transistors « TFT » (Thin Film Transistor), sont des transistors placés dans une des couches de l'écran « LCD ».
Ceux sont eux qui vont permettre l'affichage des pixels sur l'écran avec la bonne intensité en fonction de la tension qu'ils reçoivent.

Le transistor par ses trois électrodes, « Gate », « Source », « Drain », permet de piloter la tension qui sera appliquée aux cristaux liquides,

Comme le cristal liquide ne maintient pas correctement la charge, un condensateur placé en parallèle du cristal liquide, permet de palier à cet inconvénient, jusqu'à un nouveau balayage.

transistor tft
Transistor TFT

transistor tft, sous-pixel

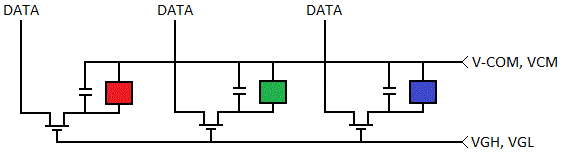

Transistor TFT, sous-pixel

RACCORDEMENTS des PIXELS
Pour commander chaque sous-pixel individuellement il faut :
• Alimenter le cristal liquide, tension « V-COM » ou « VCM »,
• Fournir une tension correspondant à la conversion analogique des données numériques envoyées par la carte « T-CON » pour afficher l’intensité de chaque couleur des sous-pixels, « DATA »,
• La commande des transistors, « VGH » ou « VGL ».

raccordements des sous-pixels

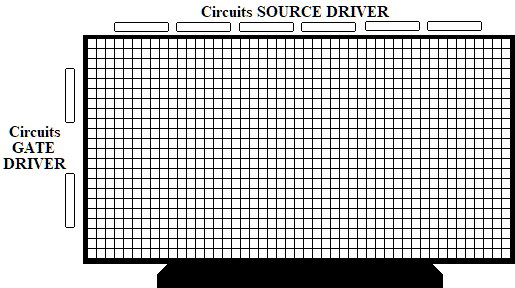

Raccordements des sous-pixels

CONTRÔLE de l'ÉCRAN LCD
Pour contrôler les sous-pixels, la dalle « LCD » nécessite d’utiliser des circuits « SOURCE DRIVER » et « GATE DRIVER ».
Ceux sont ces circuits qui vont commander la luminosité et l’allumage de chaque pixel.

Les circuits « SOURCE DRIVER » pilotent les lignes « DATA », lignes verticales, des sous-pixels, et les circuits « GATE DRIVER », lignes horizontales, pilotent les transistors.

circuits source driver et gate driver

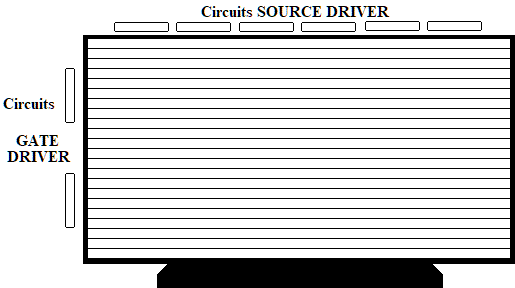

Circuits "SOURCE DRIVER" et "GATE DRIVER"

Chaque ligne « DATA » est commandée par les circuits « SOURCE DRIVER ».

Les lignes « VGH » ou « VGL », sont pilotées par les circuits « GATE DRIVER ».

Les CIRCUITS "SOURCE  DRIVER"
Les « SOURCE DRIVER » pilotent la ligne « DATA » reliée à la « SOURCE » des transistors.

Comme il y a 3 sous-pixels pour former un pixel, il faut 3 lignes « DATA ». Une pour chaque couleur.

Tous les « DATA » d’une colonne sont reliées entre-eux.

Pour ces circuits les appellations, « DATA DRIVER », « COLUMN DRIVER », « ROW DRIVER », sont également utilisées.

circuits source driver
Circuits "SOURCE DRIVER"

Circuit source driver
Circuit "SOURCE DRIVER"

Les CIRCUITS "GATE DRIVER"
Les « GATE DRIVER » pilotent la commande des transistors, « GATE » », par les tensions « VGH » et « VGL ».
Tous les « GATE » des transistors « TFT » (Thin Film Transistor) d’une ligne sont reliés entre-eux.

circuits gate driver

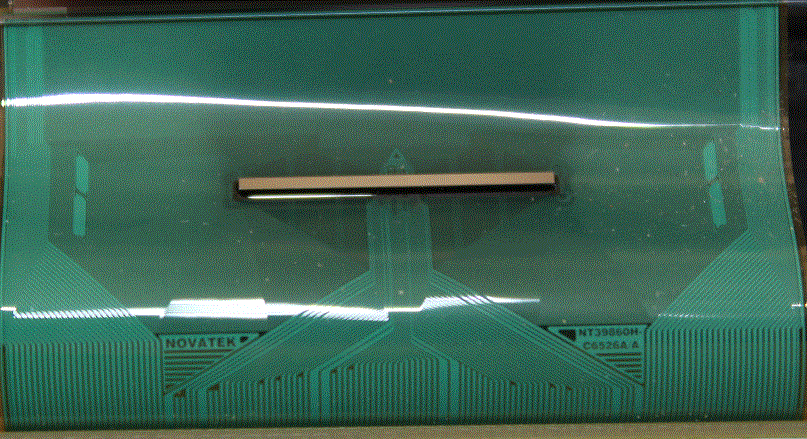

Circuits "GATE DRIVER"

Chaque ligne « DATA » sont reliées aux circuits « SOURCE DRIVER », et les « GATE » des transistors sont reliées aux « GATE DRIVER ».

Plus l’écran « LCD » possède une définition importante, plus le nombre de pixels augmentent et plus le nombre de circuits « SOURCE DRIVER » ou « GATE DRIVER » augmentent également.

Les circuits « SOURCE DRIVER » et « GATE DRIVER » sont sous le contrôle de la carte « T-CON ».

Nota :
Les circuits "GATE DRIVER" sont en principe incorporés dans la dalle "TFT".
