Le PRINCIPE du BAL
(Block Automatique Lumineux)





ASPECT d'un CANTON de BAL

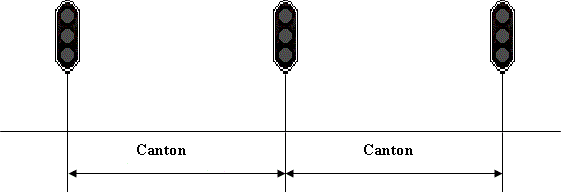

Aspect général du découpage d'une ligne en BAL.

decoupage de la ligne en canton
Découpage de la ligne en canton
PRINCIPE
BAL
• Chaque canton est protégé par un signal de cantonnement dont la fermeture et l'ouverture sont réalisées par la circulation elle-même,
• Le signal de cantonnement à une forme oblongue,
• Chaque signal est porteur des indications d'arrêt et d'annonce.

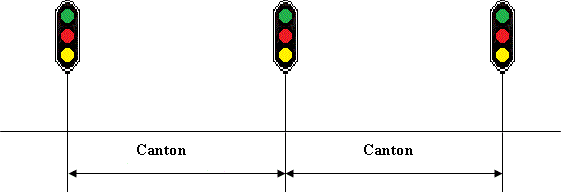

signaux protegeant le canton
Signaux protégeant le canton
FONCTIONNEMENT du BAL
Fonctionnement
Rappel :
• La ligne est découpée en canton.

decoupage en canton
Découpage en canton
• Tant qu'aucun train n'est dans le canton, les signaux de cantonnement sont à voie libre.

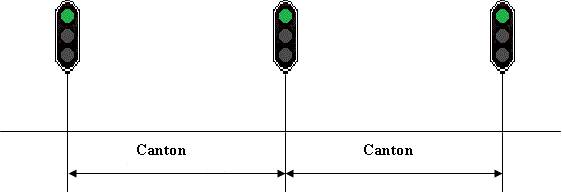

decoupage en canton
Les signaux de cantonnement sont à voie libre

• Lorsqu'un train pénètre dans un canton, (dès que le premier essieu est rentré dans le canton) il ferme automatiquement le signal protégeant ce canton, grâce au circuit de voie,
• Le signal se ferme au sémaphore,
• Tant que le canton est occupé par une circulation, le signal d'entrée du canton est maintenu au sémaphore. (L'occupation du canton peut l'être par un seul essieu).

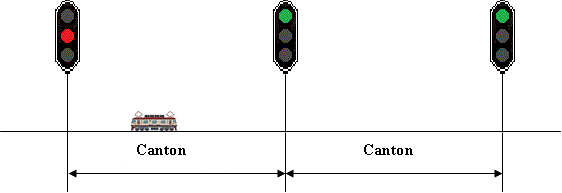

decoupage en canton
Le signal de cantonnement se ferme
• Lorsque la circulation quitte le canton et le dégage entièrement, et pénètre dans le canton suivant, le signal correspondant passe au sémaphore,
• Le canton précédant étant dégagé, le signal correspondant passe à l'avertissement, pour annoncer le signal d'arrêt suivant.

decoupage en canton
Le signal de cantonnement suivant se ferme, le signal précédant annonce le signal d'arrêt

• Lorsque la circulation quitte le canton et le dégage entièrement, et pénètre dans le canton suivant, le signal correspondant passe au sémaphore,
• Le canton précédant étant dégagé, le signal correspondant passe à l'avertissement, pour annoncer le signal d'arrêt suivant,
• Le signal qui était précédemment à l'avertissement passe au voie libre.

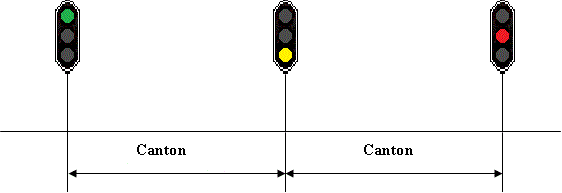

decoupage en canton
Le signal de cantonnement suivant se ferme, le signal précédant annonce le signal d'arrêt, l'autre signal passe à voie libre
ANIMATION sur le FONCTIONNEMENT du BAL

animation bal
Vue globale du fonctionnement du BAL
