CENTRALES DCC BLUETOOTH et ANDROID







La CENTRALE DCC Version 3
Le rôle de la centrale DCC est de générer les trames DCC nécessaires à la commande ou la programmation des locomotives ou accessoires.

La centrale DCC version 3 se décompose en 2 parties :
• Une partie électronique, constituée d'un Arduino Uno programmé avec le logiciel DCCpp chargé de généré le signal DCC en fonction des ordres qu'il reçoit de la partie commane,
• Une partie puissance, qui permet d'alimenter la voie en tension et courant suffisant pour alimenter le matériel ou accessoire pour les faire fonctionner (le signal DCC module la puissance) :
   • Une partie constituée de MAX 471 ou d'amplificateur opérationnel pour mesurer les courants débités sur voie principale et de programmation.

Cette centrale version 3 (déjà décrite) constitue la partie puissance et est commandée par une partie commande.

Cette partie commande est constituée de :
• Une interface en processing Version 3 ou 3.4 (déjà décrites) ou,
• Par l'intermédiare de la centrale DCC version 2.5 (déjà décrite).

Centrale DCC V3 : vue générale

Schéma centrale DCC V3

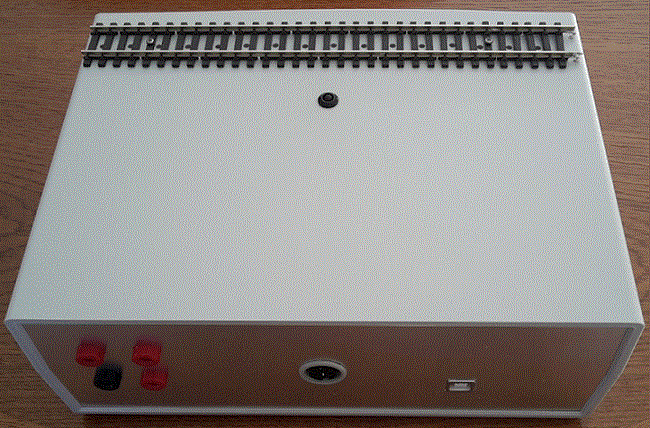

Centrale DCC V3 : vue générale

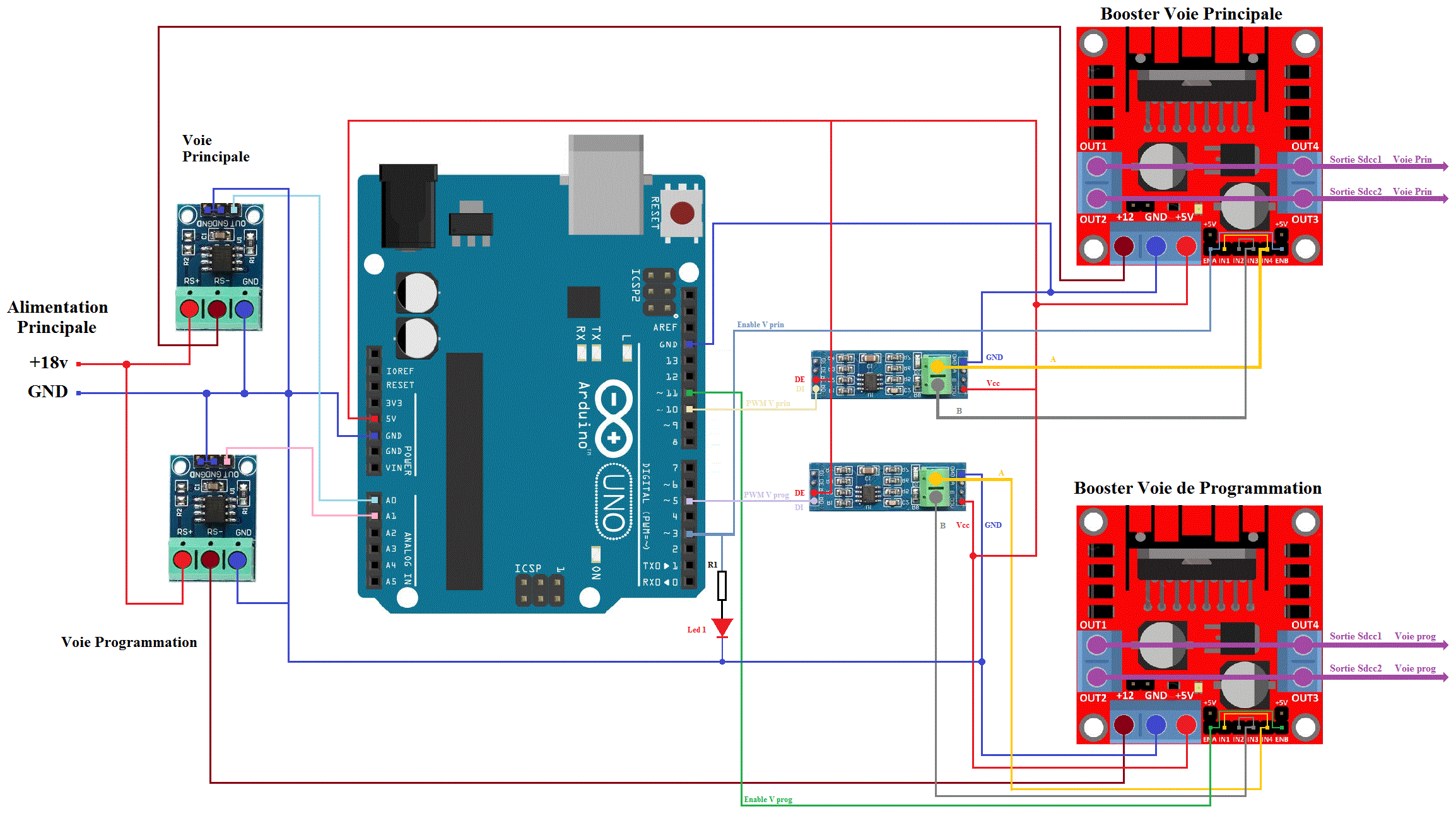

Schéma de la centrale DCC V3

Centrales DCC V2.5 et V3
Centrales DCC V2.5 et V3

La COMMANDE en BLUETOOTH
La centrale V3 a été équipée d'un module bluetooth, ce qui permet de la commander à distance et sans liaison filaire.

Ainsi la centrale V3 peut maintenant être commandée par :
• La centrale version 2.5 équipée d'un module bluetooth et pilotant la partie puissance (centrale version 3),
• Un smartphone équipé du logiciel DCC Contrôle en bluetooth et pilotant la partie puissance (centrale version 3),
• Le PC fonctionnant avec un logiciel écrit en processing et pilotant la partie puissance (centrale version 3) :
     • La commande en processing peut être déportée, grâce à un logiciel adapté, sur un écran Android.

Pour fonctionner les modules bluetooth doivent être correctement configurés.

Centrale Version 2.5
Interface centrale DCC V2.5

Interface DCC Contrôle V1

Interface DCC Contrôle V2

Interface DCC Contrôle V1

Interface DCC Contrôle V2

Centrale V3.4 sur Android
Interface de commande Centrale DCC Version 3.4 sur tablette Android
SCHÉMA de la CENTRALE DCC Version 3 BLUETOOTH

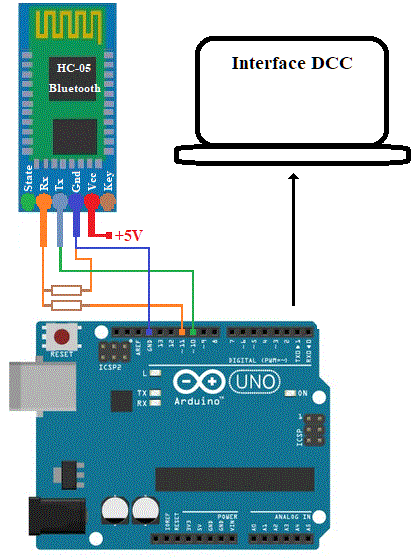

La centrale DCC doit être équipée d'un module bluetooth, ici un module HC-05, qui va remplacer la liaison filaire.

L'arduino qui équipe la centrale DCC V3 est équipée du logiciel DCCpp et reçoit les ordres de la partie commande par la liaison série.
Le module bluetooth sera donc branché sur les liaisons Rx et Tx de l'arduino.

Sur certain module les liaisons Rx et Tx ou l'une des deux, doivent être alimentées en 3.3 volts. Dans ce cas il convient de placer des résistances pour ce conformer à ces impératifs.

Les modules bluetooth doiventt être correctement configuré pour émettre et recevoir les émissions de la partie commande et de la partie puissance.

Schéma centrale DCC V3 équipée bluetooth

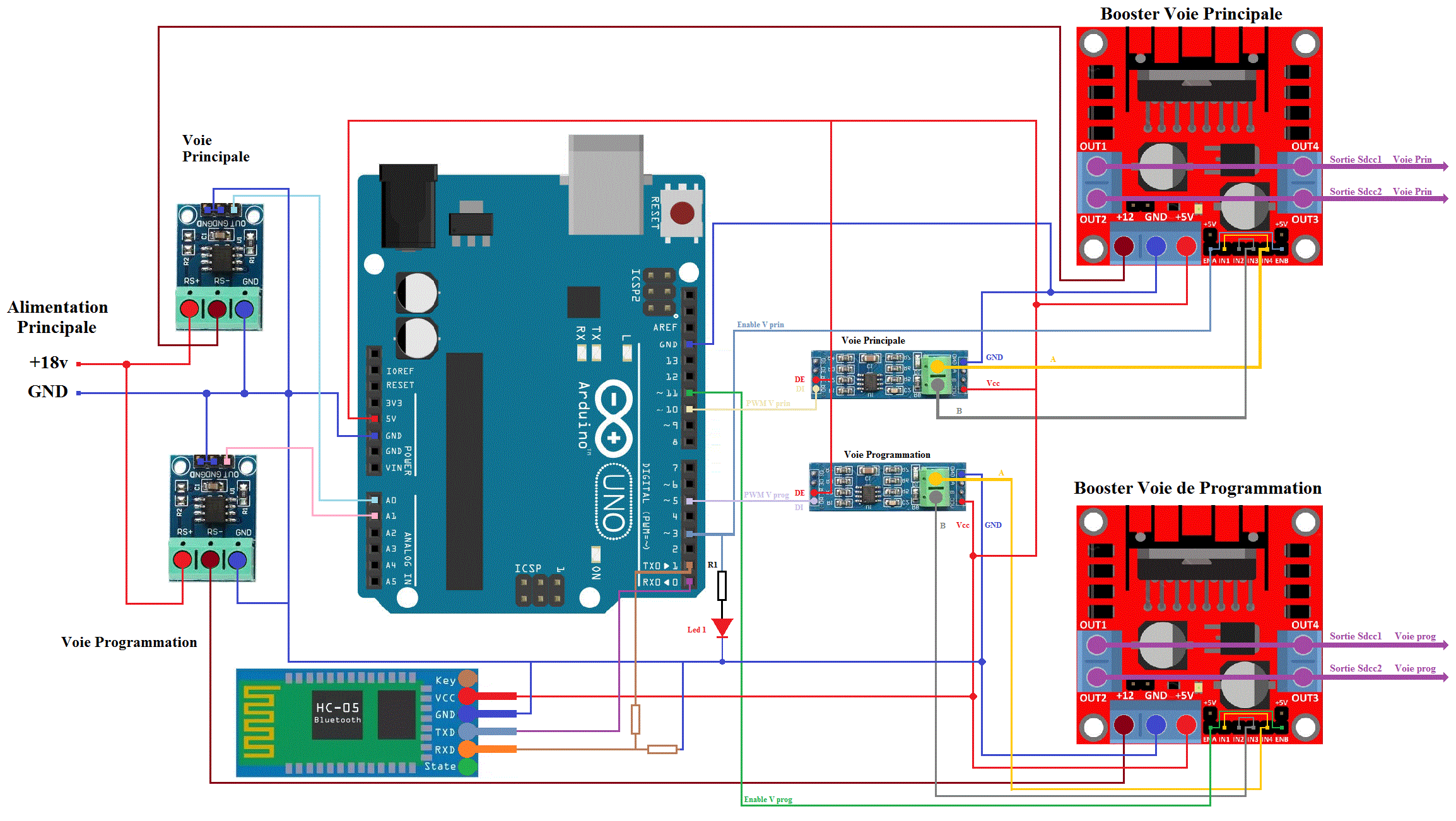

Schéma électronique de la centrale DCC V3 équipée bluetooth

SCHÉMA de la CENTRALE DCC Version 2.5 BLUETOOTH
La centrale DCC Version 2.5 doit elle aussi être équipée d'un module bluetooth HC-05 pour pouvoir émettre et recevoir les ordres vers la centrale DCC V3 en remplacement de la liaison filaire.

L'alimentation s'effectue par le +18volts nécessaire au fonctionnement du réseau à contrôler.

A partir du moment où cette source de tension est présente, la centrale est opérationnelle.

Le module bluetooth doit être correctement configuré pour émettre et recevoir les émissions de la partie puissance.

Schéma de la centrale DCC Version 2.5 bluetooth
Schéma de la centrale DCC Version 2.5 bluetooth
La COMMANDE par SMARTPHONE ANDROID
Un smartphone android équipée du logiciel DCC Contrôle peut piloter la centrale DCC V3.

Le smartphone doit être apareillé avec le module bluetooth de la centrale V3.

Le logiciel une fois lançé doit être autorisé à communiquer avec la commande.

Une fois que ces deux opérations ont été effectuées, l'émission et la réception sont possibles entre le smartphone et la centrale DCC V3.

Interface DCC Contrôle V1

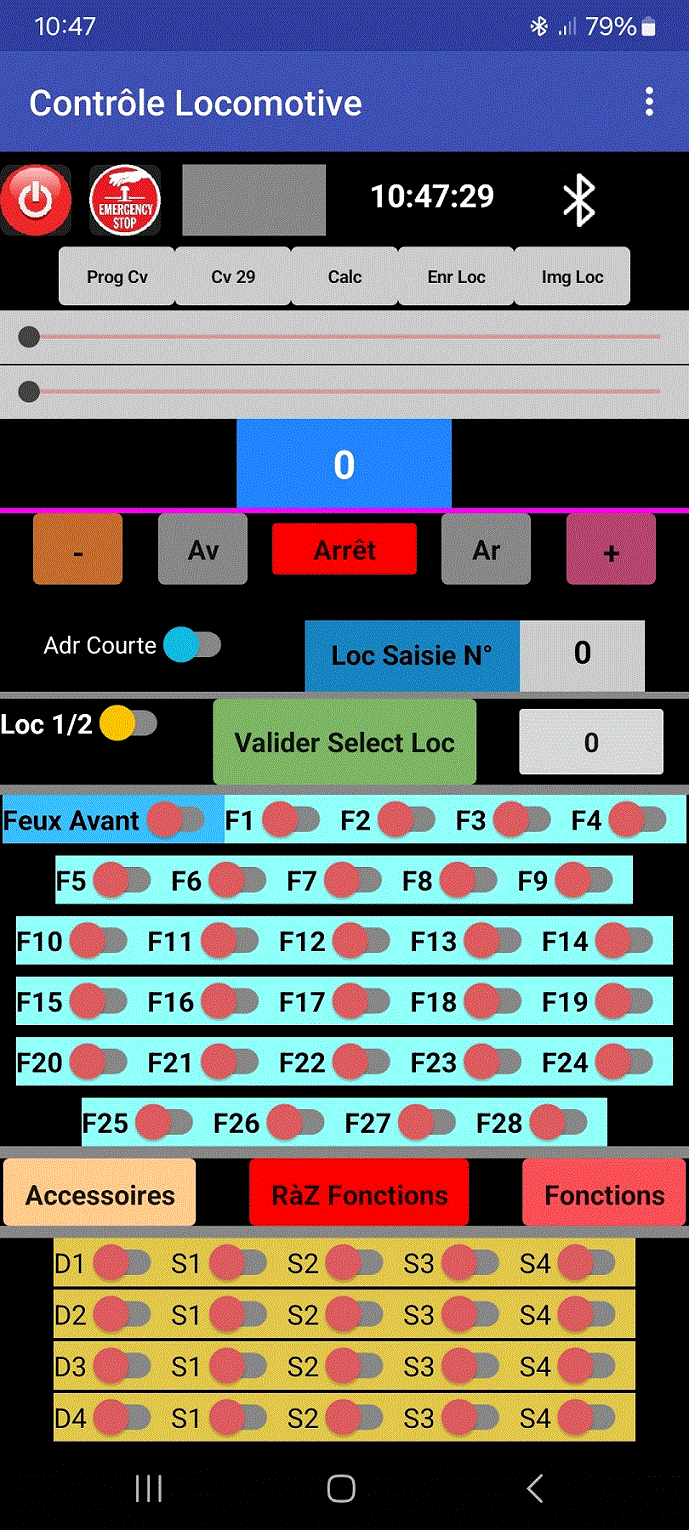

Interface DCC Contrôle V2

Interface DCC Contrôle V1

Interface DCC Contrôle V2

La COMMANDE par LOGICIEL en PROCESSING
Pour la centrale en processing comme il existe deux versions, la V3 et la V3.4, il existe un logiciel pour chaque version à intégrer dans la parite commande.

Le logiciel de la version 3.4 peut convenir pour les deux versions.

Une version allégée est disponible pour la version 3.

Les modules bluetooth doivent être correctement configurer pour fonctionner à l'émission comme à la réception.

Interface nécessaire pour la centrale Processing V3
Interface nécessaire pour la centrale Processing V3

Interface nécessaire pour la centrale Processing V3.4
Interface nécessaire pour la centrale Processing V3.4

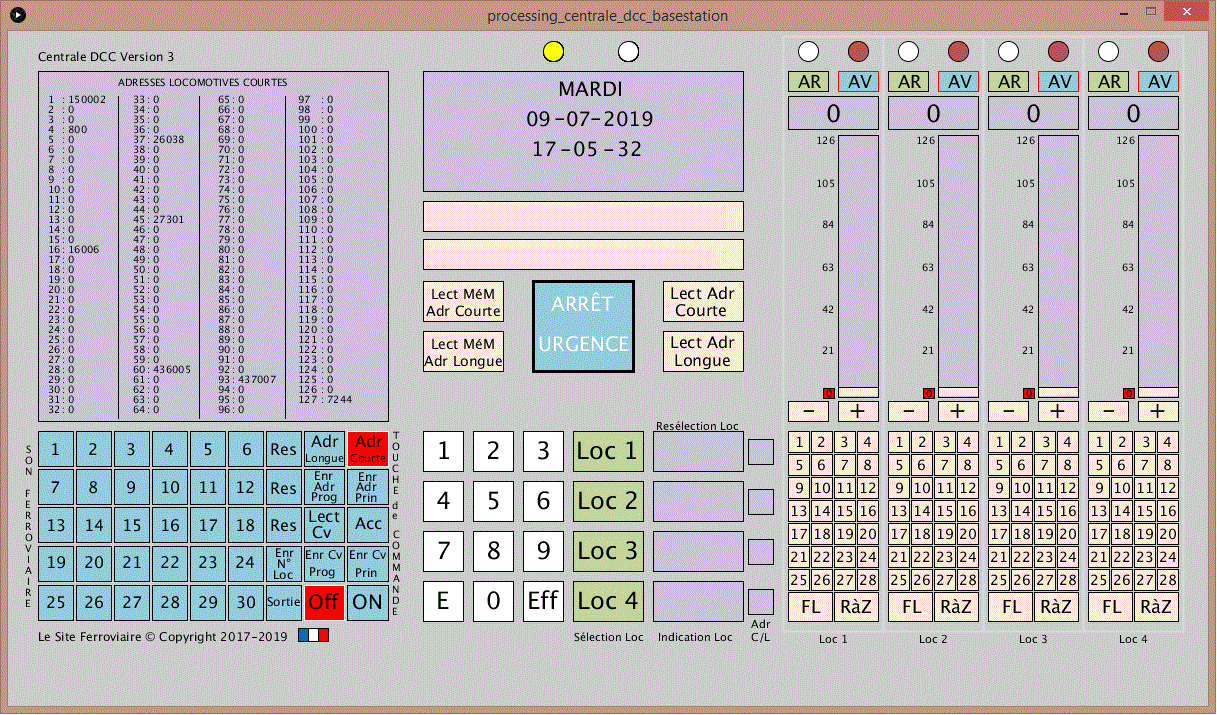

Interface processing centrale V3

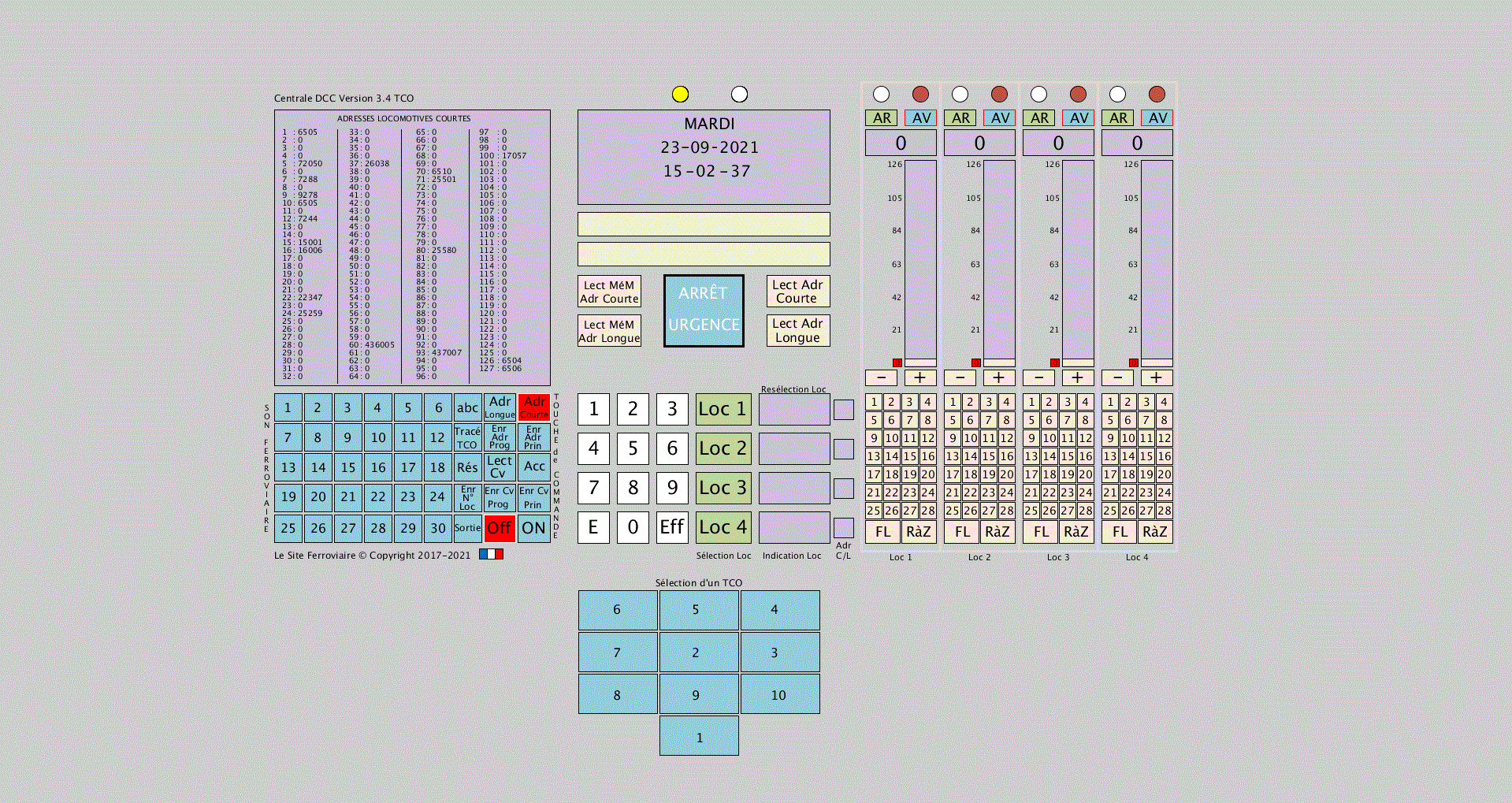

Interface processing centrale V3.4

Interface processing centrale V3

Interface processing centrale V3.4

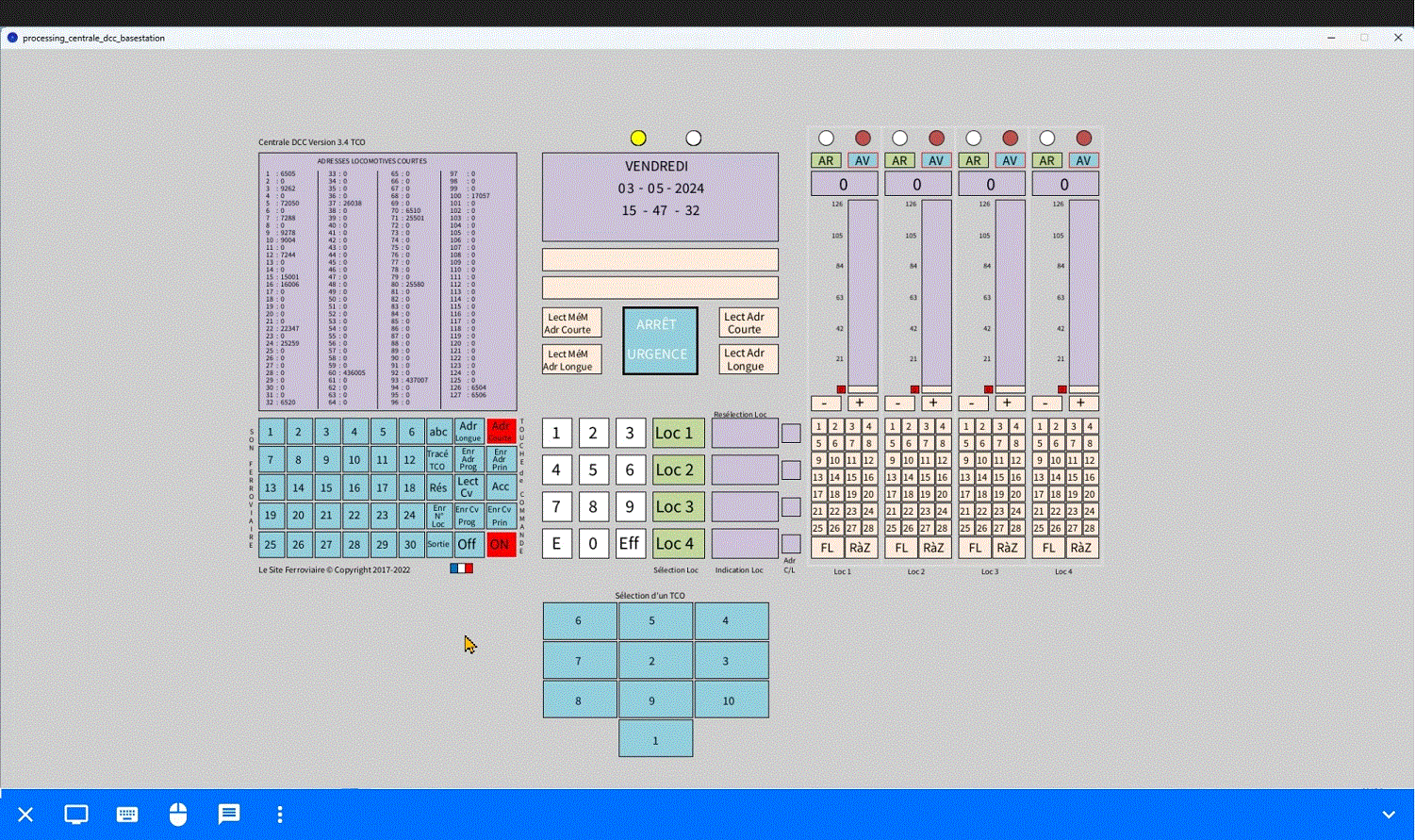

Report de l'interface sur tablette Android
Report de l'interface sur tablette Android
