COMMENT CIRCULER sur DISQUE en DOUBLE VOIE
Sur DISQUE en DOUBLE VOIE
Cas 1
: Il n'y a pas de signal d'arrêt ni d'appareil de voie
Cas 2
: Le CRL rencontre un signal d'arrêt à main
Cas 3
: Le CRL rencontre un signal d'arrêt n'assurant pas le cantonnement
Cas 4
: Le CRL rencontre un signal d'arrêt assurant le cantonnement
Cas 5
: Le CRL ne rencontre pas de signal d'arrêt et l'appareil de voie se situe après le poste
Cas 6
: Le CRL rencontre un apparail de voie situé avant le poste.
Cas 7
: Le CRL ne rencontre ni agent sédentaire ni signal de cantonnement en commandant la sortie. (Etblt PL non désigné poste de cantonnement)
Sur DISQUE en DOUBLE VOIE
Le Disque
On abordera ici le comportement que doit adopter un conducteur lorsqu'il rencontre un disque en
Double Voie
, la
Voie Unique
sera traitée à part.
Le disque est utilisé pour protéger des petites gares et des établissements PL.
Un conducteur qui rencontre un disque doit :
1.
Se mettre en
Marche à Vue
aussitôt que possible,
2.
S'il n'a pas rencontré jusque-là de signal lui commandant l'arrêt, marquer un arrêt,
• Au premier appareil de voie (aiguille ou traversée) protégé par le disque,
• Au poste, si un tel appareil de voie se trouve au-delà du poste (ou si le poste n'en comporte pas).
Cas 1 : Il n'y a pas de signal d'arrêt ni d'appareil de voie
En double voie
1.
Le conducteur rencontre le disque fermé,
2.
Le conducteur se met aussitôt que possible en
Marche à Vue.
Le CRL acquitte la répétition des signaux au franchissement du signal,
3.
Le conducteur ne rencontre, ni signal lui commandant l'arrêt, ni appareil de voie,
4.
Le conducteur s'arrête au poste, (le poste ne comporte aucun appareil de voie),
5.
Le conducteur repart ensuite, toujours en respectant la
Marche à Vue
,
jusqu'au signal commandant l'entrée du canton suivant,
6.
Lorsque le signal de cantonnement est franchi, le conducteur est autorisé à reprendre sa marche normale.

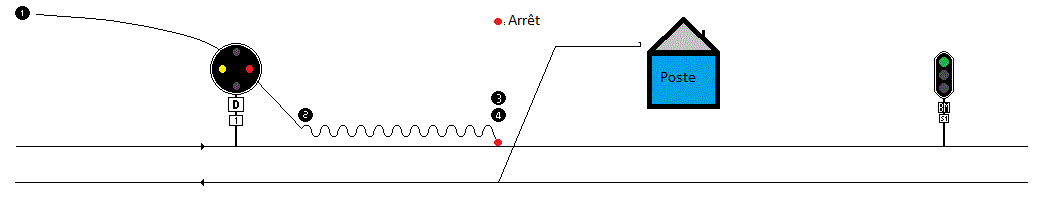

Comportement sur disque, il n'y a pas de signal d'arrêt, ni ApV
Haut de page
Cas 2 : Le CRL rencontre un signal d'arrêt à main
En double voie
1.
Le conducteur rencontre le disque fermé,
2.
Le conducteur se met aussitôt que possible en
Marche à Vue.
Le CRL acquitte la répétition des signaux au franchissement du signal,
3.
Le conducteur rencontre un signal lui commandant l'arrêt,
4.
Le conducteur s'arrête avant le signal d'arrêt à main,

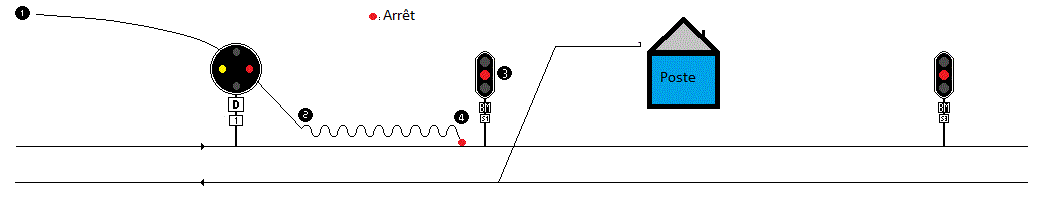

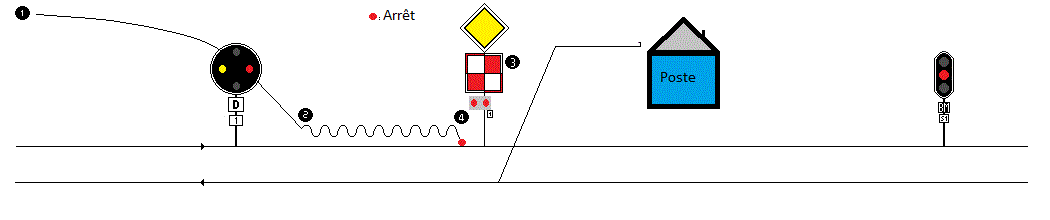

Comportement sur disque, arrêt au SAM
5.
Lorsque le
SAM
est effacé, le conducteur peut reprendre sa marche,
6.
Il repart en
Marche à Vue
,
jusqu'au signal commandant l'entrée du canton suivant,
7.
Le conducteur a marqué un arrêt devant un
SAM
à moins qu'il ne doive marquer un arrêt en gare prévu à sa fiche train, le
CRL
n'a plus d'arrêt à marquer,
8.
Il continu sa marche et lorsque le signal de cantonnement est franchi, il est autorisé à reprendre sa marche normale.

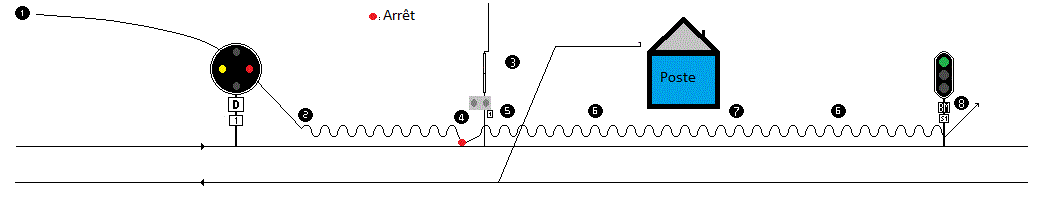

Comportement sur disque, reprise de marche après arrêt au SAM
Haut de page
Cas 3 : Le CRL rencontre un signal d'arrêt n'assurant pas le cantonnement
1.
Le conducteur rencontre le disque fermé,
2.
Le conducteur se met aussitôt que possible en
Marche à Vue.
Le CRL acquitte la répétition des signaux au franchissement du signal,
3.
Le conducteur rencontre un signal lui commandant l'arrêt,
4.
Le conducteur s'arrête avant le signal d'arrêt.

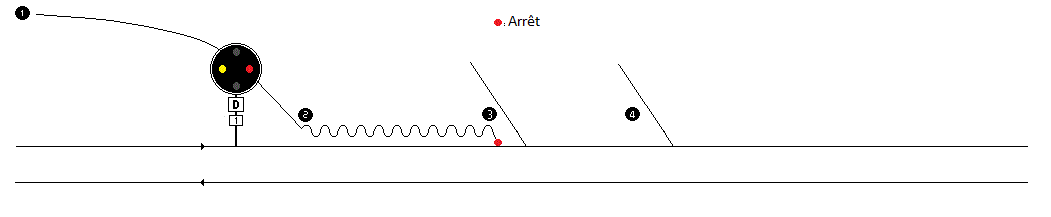

Comportement sur disque, arrêt avant un signal d'arrêt n'assurant pas le cantonnement
5.
Lorsque le signal d'arrêt s'ouvre, le conducteur peut reprendre sa marche,
6.
Il repart en
Marche à Vue
,
jusqu'au signal commandant l'entrée du canton suivant,
7.
Le conducteur a marqué un arrêt devant un signal d'arrêt
à moins qu'il ne doive marquer un arrêt en gare prévu à sa fiche train, le
CRL
n'a plus d'arrêt à marquer,
8.
Il continu sa marche et lorsque le signal de cantonnement est franchi, il est autorisé à reprendre sa marche normale.
Comportement sur disque, reprise de marche après arrêt au signal d'arrêt n'assurant pas le cantonnement
Haut de page
Cas 4 : Le CRL rencontre un signal d'arrêt assurant le cantonnement
1.
Le conducteur rencontre le disque fermé,
2.
Le conducteur se met aussitôt que possible en
Marche à Vue.
Le CRL acquitte la répétition des signaux au franchissement du signal,
3.
Le conducteur rencontre un signal lui commandant l'arrêt,
4.
Le conducteur s'arrête avant le signal d'arrêt.

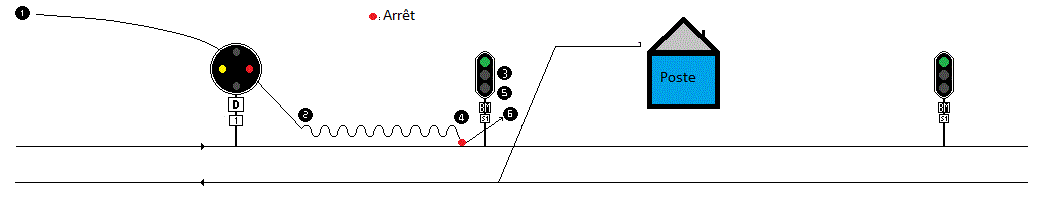

Comportement sur disque, arrêt avant un signal d'arrêt assurant le cantonnement
5.
Lorsque le signal d'arrêt s'ouvre, le conducteur peut reprendre sa marche,
6.
Le signal est un signal de cantonnement, le
CRL
peut reprendre sa marche normale après le franchissement du signal.
Comportement sur disque, reprise de marche après arrêt au signal d'arrêt assurant le cantonnement
Haut de page
Cas 5 : Le CRL
ne rencontre pas de signal d'arrêt et l'appareil de voie se situe après le poste
1.
Le conducteur rencontre le disque fermé,
2.
Le conducteur se met aussitôt que possible en
Marche à Vue
.
Le CRL acquitte la répétition des signaux au franchissement du signal,
3.
Le conducteur ne rencontre ni signal lui commandant l'arrêt, ni appareil de voie,
4.
Le conducteur s'arrête au poste,

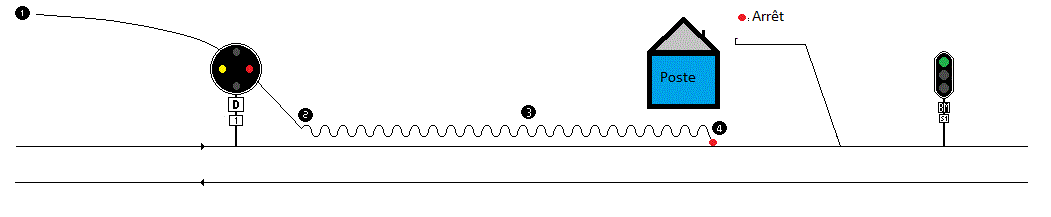

Comportement sur disque, il n'y a pas de signal d'arrêt et l'appareil de voie se situe après le poste
5.
Le conducteur reprend ensuite sa marche, il circule en
Marche à Vue
,
6.
Le conducteur ne s'arrête pas avant l'appareil de voie, puisque il a déjà marquer un arrêt au poste,
7.
Le signal est un signal de cantonnement, le
CRL
peut reprendre sa marche normale après le franchissement du signal.
Comportement sur disque, reprise de marche après arrêt au poste
Haut de page
Cas 6 : Le CRL rencontre un appareil de voie situé avant le poste
1.
Le conducteur rencontre le disque fermé,
2.
Le conducteur se met aussitôt que possible en
Marche à Vue.
Le CRL acquitte la répétition des signaux au franchissement du signal,
3.
Le conducteur rencontre un appareil de voie,
4.
Le conducteur s'arrête avant l'appareil de voie,

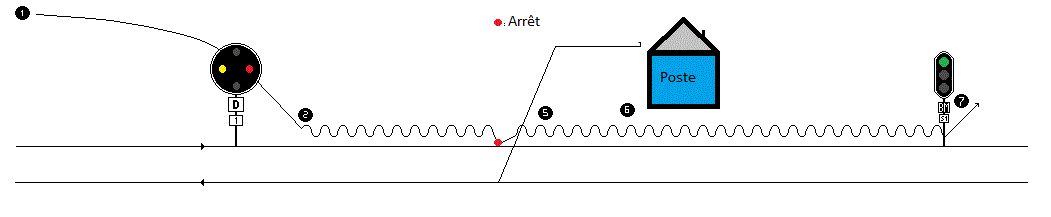

Comportement sur disque, il n'y a pas de signal d'arrêt et l'appareil de voie se situe avant le poste
5.
Le conducteur reprend ensuite sa marche, il circule en
Marche à Vue
,
6.
Le conducteur ne s'arrête pas au poste, puisqu'il a déjà marqué un arrêt à l'appareil de voie,
7.
Le signal est un signal de cantonnement, le CRL peut reprendre sa marche normale après le franchissement du signal.
Comportement sur disque, reprise de marche après arrêt à l'appareil de voie
Haut de page
Cas 7 : Le CRL ne rencontre ni agent sédentaire ni signal de cantonnement en commandant la sortie. (Etblt PL non désigné poste de cantonnement)
1.
Le conducteur rencontre le disque fermé,
2.
Le conducteur se met aussitôt que possible en
Marche à Vue.
Le CRL acquitte la répétition des signaux au franchissement du signal,
3.
Le conducteur marque un arrêt avant l'appareil de voie,
Comportement sur disque, le CRL s'arrête à la première aiguille
4.
Le conducteur vérifie la position de la deuxième aiguille (le contrôle s'effectue à pied),

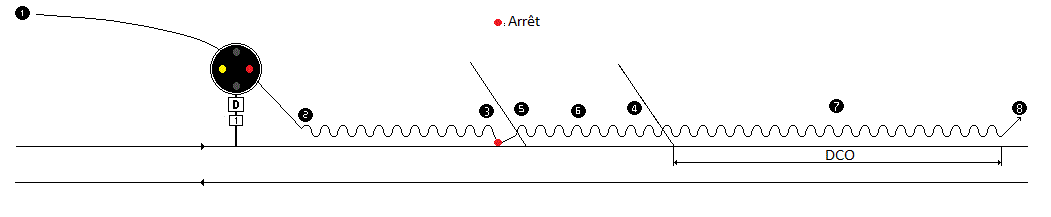

Comportement sur disque, le CRL contrôle la deuxième aiguille
5.
Le CRL repart en respectant en respectant la
Marche à Vue
,
6.
Le conducteur ne marque pas d'arrêt à la deuxième aiguille,
7
. Le conducteur respecte ensuite la
Marche à Vue
,
sur la
D
istance de
C
ouverture des
O
bstacles (
DCO
),
8.
Arrivé à la DCO, le conducteur est autorisé à reprendre sa marche normale.
Comportement sur disque, le CRL reprend sa marche
Haut de page
