Le TÉLÉVISEUR SORT de VEILLE 3ième cas :
Le TÉLÉVISEUR s'ALLUME, IL N'Y A PAS D'IMAGE, 3ième cas




Le TÉLÉVISEUR s'ALLUME, IL N'Y A PAS D'IMAGE, 3ième cas
Le téléviseur est sorti de veille (voir allumage LED) le son est présent, il est possible que la dalle "LED" ne soit pas alimentée.

RAPPEL de FONCTIONNEMENT
Un écran à cristaux liquides n’émet pas de lumière, c’est pourquoi pour faire apparaître l'image il est nécessaire d'envoyer de la lumière.

Dans le cas des TV LCD, cette lumière est émise depuis l’arrière vers l’avant de la dalle (rétroéclairage).

Ce rétroéclairage est réalisé par des « LED ».

Les « LED » sont disposés à l’arrière de l’écran. Ce mode est appelé « LCD transmissif ».

Rétroéclairage à LEDs
Rétroéclairage à LEDs

Bandeaux de LEDs
Bandeaux de LEDs

Bandeaux de LEDs en série
Bandeaux de LEDs en série

Les LEDs sont branchées en série et nécessitent une tension d’alimentation élevée, par exemple 160 volts.

SITUATION
Si le téléviseur est sorti de veille et que le son est présent, il est possible que le rétroéclairage ne soit pas actif.

En effet le rétroéclairage est impératif pour observer les cristaux liquides de la dalle.

Pour confirmer qu’il y a bien une image,il faut  regarder de très près l’écran éventuellement avec une lampe torche, ce qui permet d’observer la présence d’une image ou d’une succession d’images très sombres.

Dans ce cas-là, la carte « T-Con » semble en bon état, et une panne sur le rétroéclairage est probable.

Le problème vient soit :
• D’une défaillance d’une ou plusieurs LEDs,
• De l’alimentation qui produit l’alimentation pour la dalle.

RÉSOLUTION
Avec le téléviseur hors tension, et le condensateur de l’alimentation déchargé, on peut vérifier la continuité des diodes de la dalle.

PROCÉDURE
1. Contrôler les LEDs de la dalle :
Identifier le ou les connecteurs d’alimentation de la dalle « LED »,

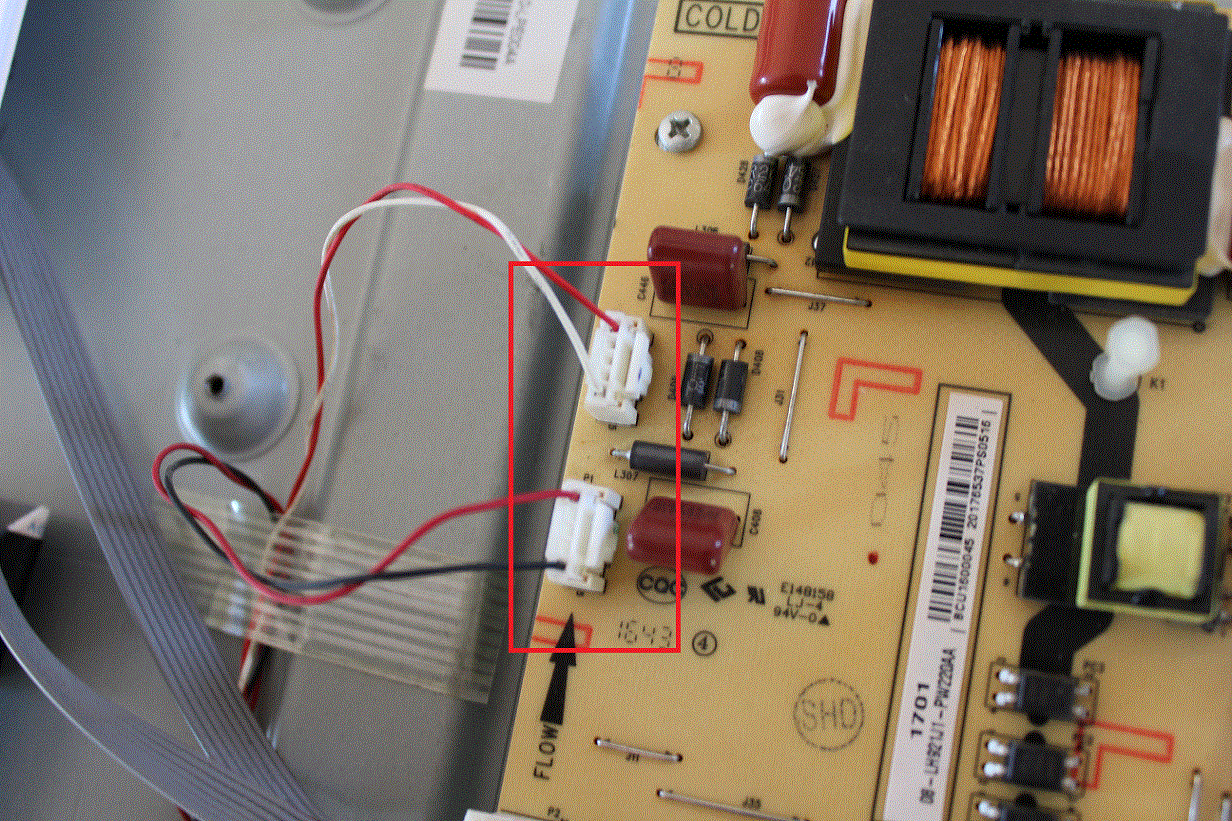

Connecteurs d’alimentation de la dalle « LED »
Connecteurs d’alimentation de la dalle « LED »

2. Débrancher le ou les connecteurs et alimenter la dalle pour vérifier l’alimentation des LEDs,

3. Alimenter la dalle avec un testeur de LEDs, spécialement prévu à cet effet, qui permet d’alimenter la dalle avec une adaptation automatique de la tension d’alimentation.
Cet appareil peut se trouver pour une vingtaine d’euros.

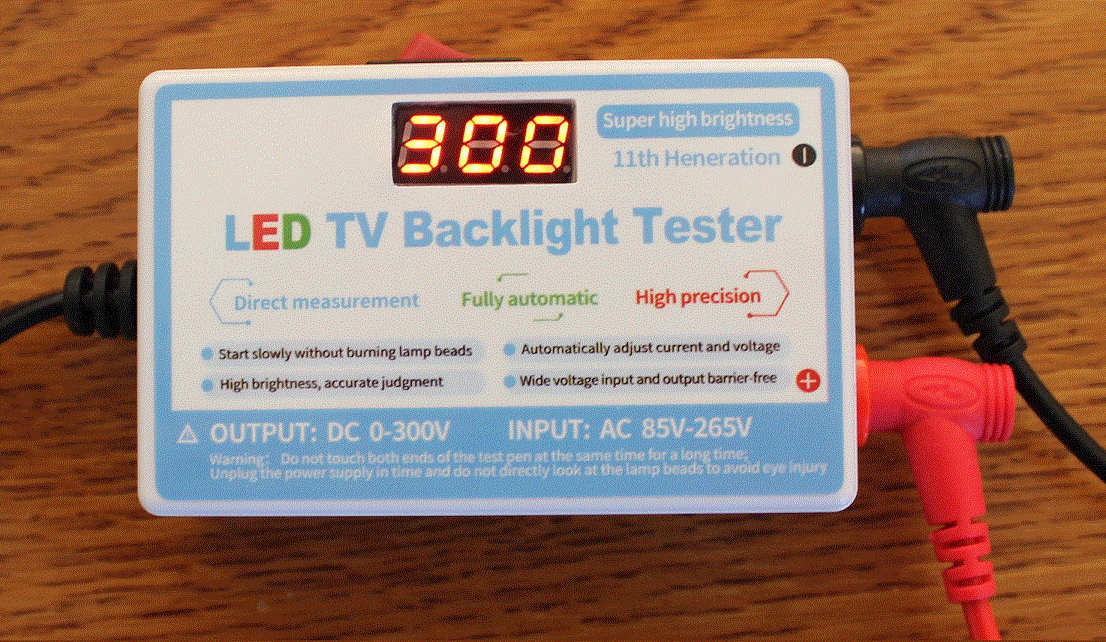

Testeur de LEDs
Testeur de LEDs

Contrôler l’alimentation de la dalle
Vérifier la tension d’alimentation de la dalle au secondaire de l’alimentation principale :
• La tension d’alimentation de la dalle peut s’établir et si une anomalie est détectée, la carte mère coupe l’alimentation. Il faut dans ce cas brancher un voltmètre au secondaire et regarder si la tension s’établit avec de se couper.

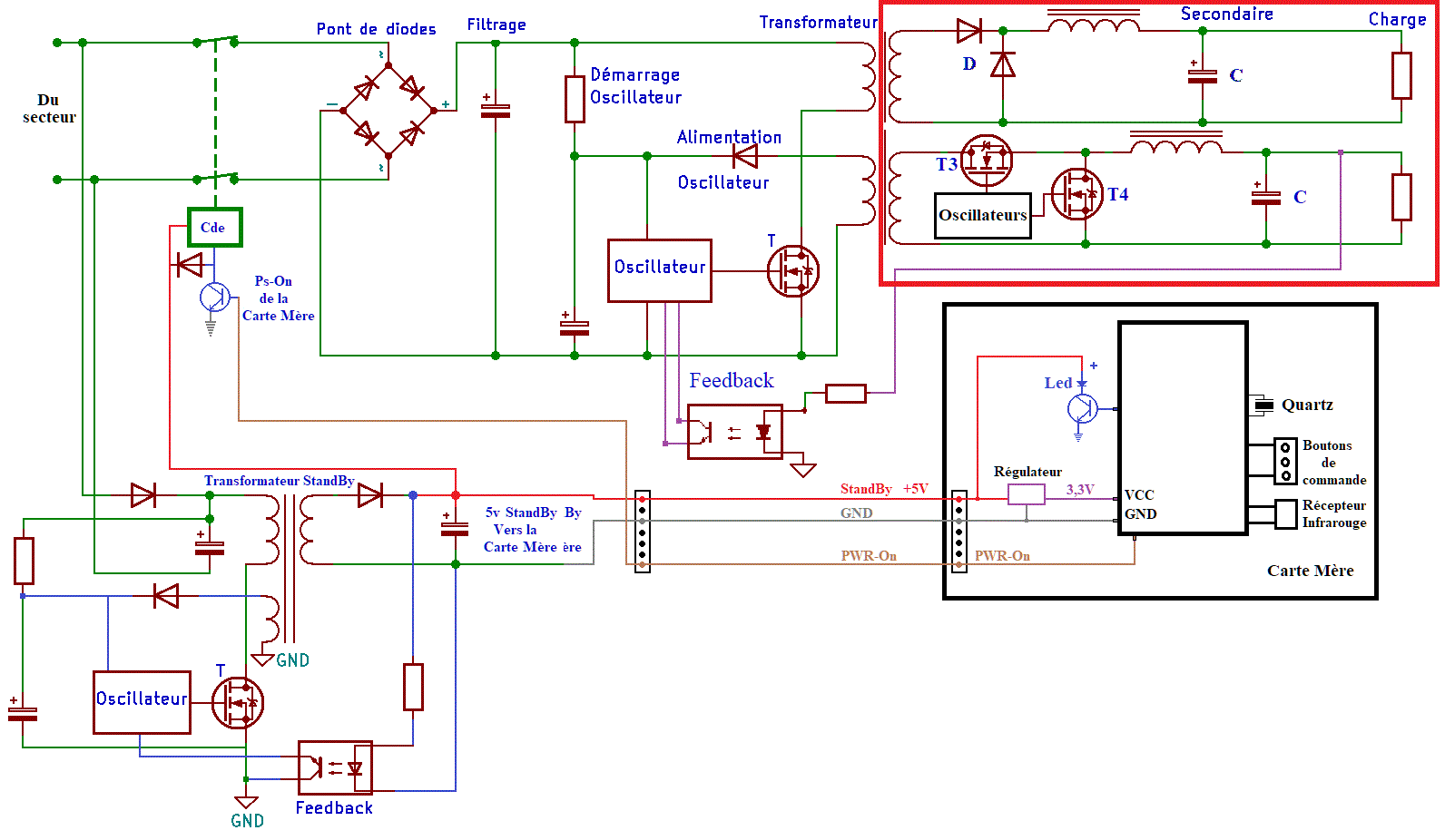

Alimentation de la dalle au secondaire de l’alimentation principale
Alimentation de la dalle au secondaire de l’alimentation principale

Mesure de la tension aux bornes de R1
