MISE à JOUR 2 de la CENTRALE DCC V3.4




CONTENU de la MISE à JOUR
Cette mise à jour concerne la centrale DCC V3.4

Cette mise à jour permet :
• Lors de l'association d'un numéro de locomotive avec un numéro d'adresse DCC, il est maintenant possible d'associer en même temps la livrée d'une locomotive. Ces livrées ne concernent que les locomotives Françaises et sont disponibles sur 36 types de locomotives.
exemples de livrees de locomotives
Exemples de livrées de locomotives

Modification du matériel :
Aucune modification du matériel n'est nécessaire pour cette mise à jour.
ENREGISTREMENT des NUMÉROS de LOCOMOTIVES et CHOIX d'une LIVRÉE
L'interface PC permet de commander les locomotives soit :
• Par l'adresse du décodeur qui doit être comprise entre 1 et 127 (Adresse courte),
• Directement par le numéro de la locomotive qui doit être compris entre (1 et 999999),
ou
• Par l'adresse du décodeur qui doit être comprise entre 128 et 10239 locomotives (Adresse longue)
• Directement par le numéro de la locomotive qui doit être compris entre (128 et 999999).
Pour permettre l'utilisation des numéros de locomotives, ils doivent être enregistrés dans des fichiers qui vont permettre de les utiliser par la suite :
• Un fichier nommé : "locomotives_courtes.csv",
• Un fichier nommé : "locomotives_longues.csv"

Ces deux fichiers doivent être placés dans le répertoire "data" après l'installation du logiciel processing.
La structure de ces deux fichiers est bien précise pour pouvoir l'utiliser et effectuer les enregistrements nécessaires.
C'est pourquoi ils ne doivent en aucun cas être modifiés manuellement mais seulement par l'intermédiaire de l'interface PC.
Les livrées disponibles ne concernent que les locomotives Françaises et sont disponibles sur 36 types de locomotives.

Exemples :
Les CC6500 ont été fabriquées en 78 exemplaires. Elles sont numérotées de 6501 à 6578.
Si l'utilisateur saisit les numéros correspondant à cet intervalle, une livrée lui sera proposée. Dans le cas contraire, aucune livrée ne lui sera proposée et l'association entre l'adresse DCC et le numéro de locomotive se fera sans livrée.
Si aucune livrée n'est choisie lorsque cela est possible l'enregistrement se fera sans livrée enregistrée, en effectuant un clic droit sur la touche "Enr N° Loc" ou en choisissant 0 comme sélection.

Les BB25500 ont été fabriquées en 194 exemplaires. Elles sont numérotées de 25501 à 25694.
Si l'utilisateur saisit les numéros correspondant à cet intervalle, une livrée lui sera proposée. Dans le cas contraire, aucune livrée ne lui sera proposée et l'association entre l'adresse DCC et le numéro de locomotive se fera sans livrée.
Si aucune livrée n'est choisie lorsque cela est possible l'enregistrement se fera sans livrée enregistrée, en effectuant un clic droit sur la touche "Enr N° Loc" ou en choisissant 0 comme sélection.
Liste des locomotives dont les livrées sont disponibles ainsi que la fourchette des numéros de locomotives concernant chaque série d'engins moteurs.

Locomotives Électriques :
CC 6500 : 6501 à 6578
BB 7200 : 7201 à 7440
BB 8500 : 8501 à 8646
BB 9000 : 9001 à 9004
BB 9200 : 9201 à 9292
BB 9400 : 9401 à 9535

BB 12000 : 12001 à 12148
CC 14000 : 14001 à 14020
CC14100 : 14101 à 14202
BB 15000 : 15001 à 15065
BB 16000 : 16001 à 16062
BB16100 : 16101 à 16115
BB 16500 : 16501 à 16794
BB 17000 : 17001 à 17105

BB 22200 : 22201 à 22405
BB 25200 : 25201 à 25259
BB 25500 : 25501 à 25694
BB 26000 : 26001 à 26234
BB 27000 : 27001 à 27180
BB 27300 : 27301 à 27367

BB 36000 : 36001 à 36030
BB 37000 : 37001 à 37060

CC 40100 : 40101 à 40110

Locomotives Diésels :
BB 62400 : 62401 à 62410
BB 63500 : 63501 à 64080
CC65000 : 65001 à 65020
BB 66000 : 66001 à 66318
BB 66400 : 66401 à 66506
BB 67000 : 67001 à 67124
BB67200 : 67201 à 67280
BB 67300 : 67301 à 67390
BB 67400 : 67401 à 67632
A1A A1A 68000 : 68001 à 68085
CC 72000 : 72001 à 72092
Procédure
L'utilisateur appui sur la touche : "ENR N° Loc"

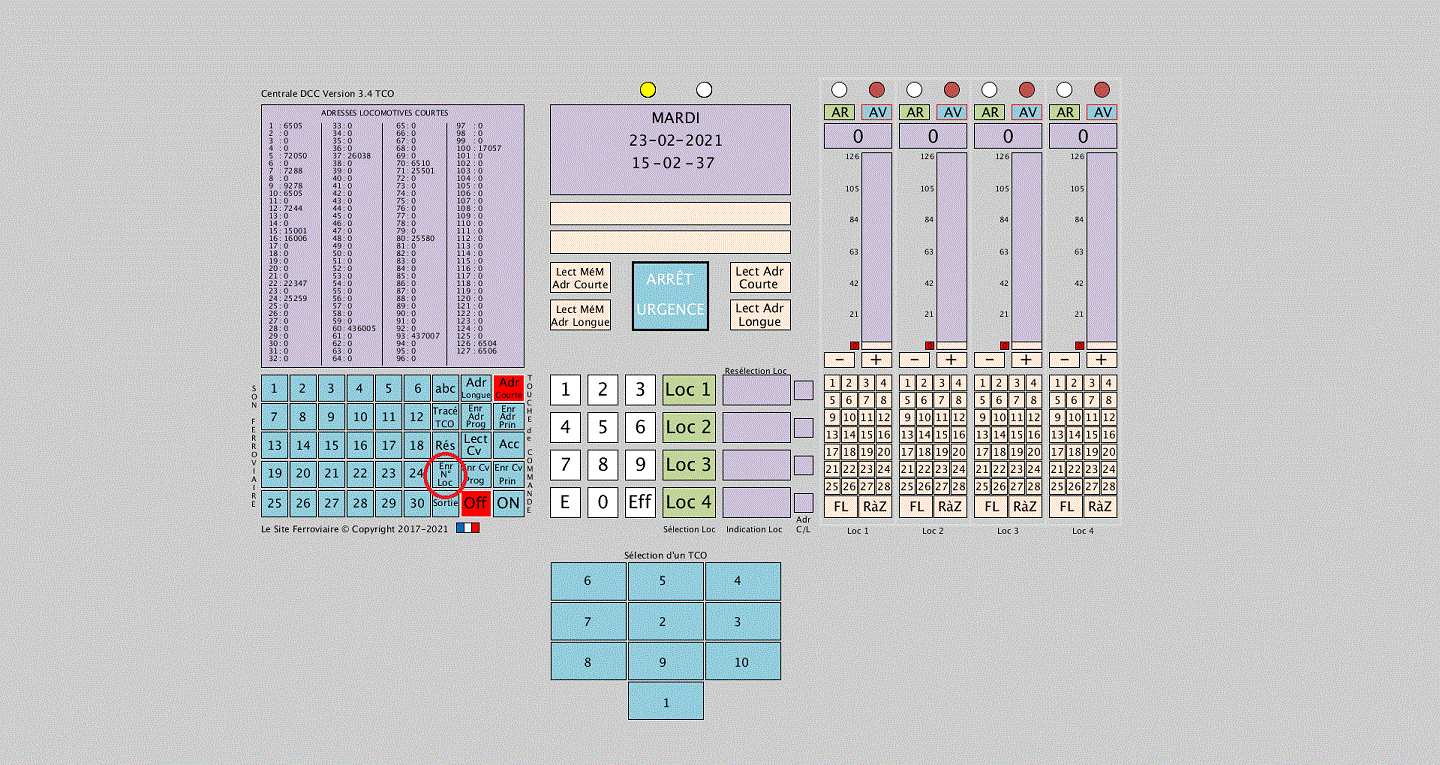

enregistrement numero locomotive
Appui sur la touche "Enr N° Loc"

L'affichage indique si les adresses courtes sont sélectionnées :

ENREGISTREMENT
ADRESSE LOCOMOTIVE
ADRESSE COURTE

ENTREZ
L'ADRESSE du DÉCODEUR
Le NUMÉRO de la LOCOMOTIVE

Adr   Adr   Adr


N°   N°   N°  N°   N°   N°

L'affichage indique si les adresses longues sont sélectionnées :

ENREGISTREMENT
ADRESSE LOCOMOTIVE
ADRESSE LONGUE

ENTREZ
L'ADRESSE du DÉCODEUR
Le NUMÉRO de la LOCOMOTIVE

Adr   Adr   Adr   Adr   Adr


N°   N°   N°  N°   N°   N°

L'utilisateur saisi l'adresse de la locomotive sous la forme de :
  •  3 chiffres si les adresses courtes sont sélectionnées obligatoirement comprises entre 1 et 128, exemple pour choisir l'adresse désirée :
       • 1 : Entrer : 001,
       • 10 : Entrer : 010,
       • 100 : Entrer : 100.

L'utilisateur saisi l'adresse de la locomotive sous la forme de :
  •  5 chiffres si les adresses longues sont sélectionnées obligatoirement comprises entre 128 et 10239, exemple pour choisir l'adresse désirée :
       • 1 : Entrer : 00001,
       • 10 : Entrer : 00010,
       • 100 : Entrer : 00100,
       • 1000 : Entrer : 01000,
       • 10000 : Entrer : 10000.

L'utilisateur saisi le numéro de locomotive (6 chiffres) qu'il souhaite associé à l'adresse DCC compris entre 0 et 999999, exemple pour choisir la valeur désirée :
       • 1 : Entrer : 000001,
       • 10 : Entrer : 000010,
       • 100 : Entrer : 000100,
       • 1000 : Entrer : 001000,
       • 10000 : Entrer : 010000.
       • 100000 : Entrer : 100000.

Après la saisie appuyer sur :
• La touche "E" pour valider.

Une série de livrées est proposée en fonction du type d'engin moteur choisi.
Exemple en choisissant d'associer une CC6505 à une adresse DCC, l'affichage sera :

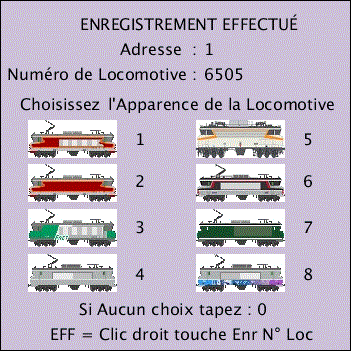

choix livree
Choix d'une livrée pour les CC6500

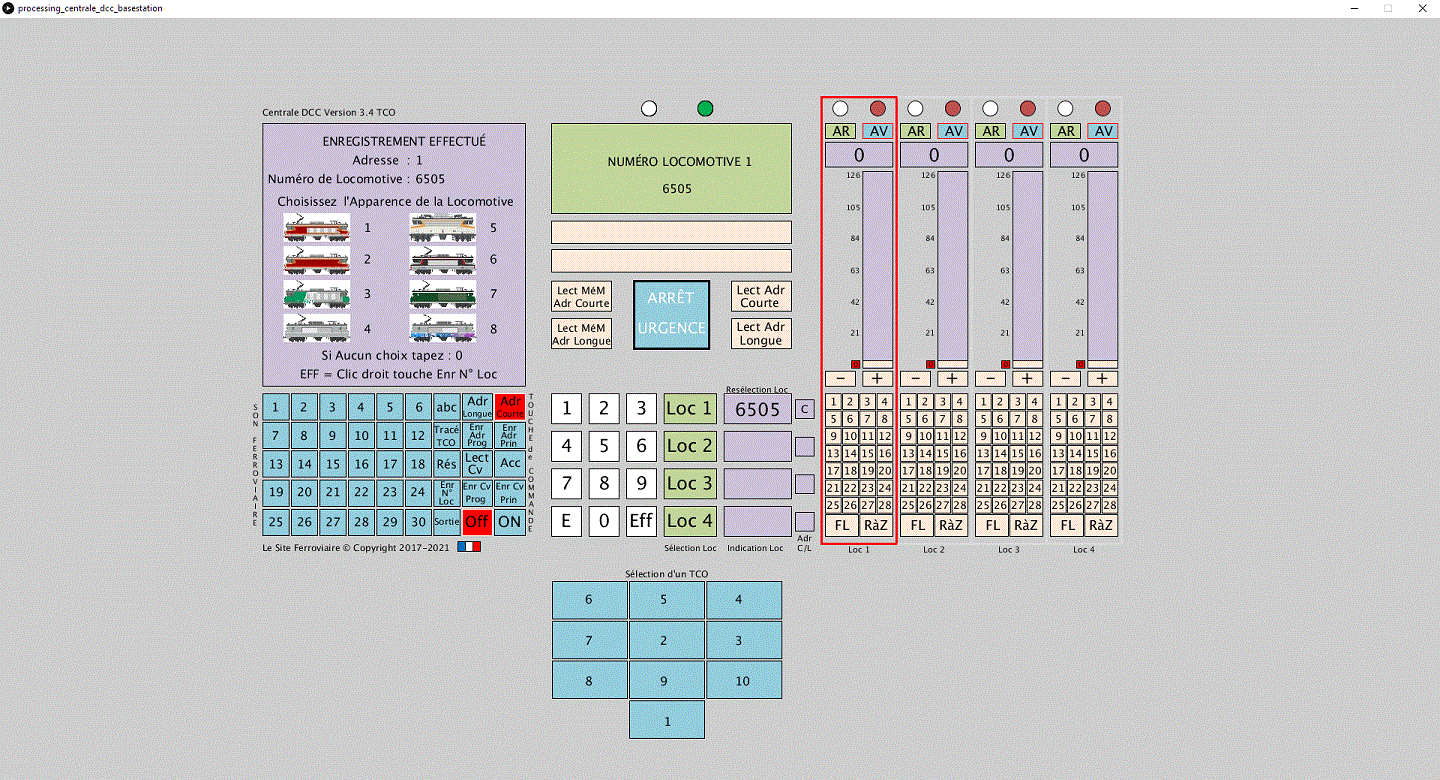

choix livree interface dcc
Interface Centrale DCC avec choix des livrées

L'utilisateur choisit une livrée en utilisant le clavier et en choisissant le numéro correspondant à la livrée choisit.
Nota : L'utilisateur peut décider de ne choisir aucune livrée. Dans ce cas il effectue un clic droit sur la touche "Enr N° Loc" ou choisit 0 comme sélection.

Exemple si l'utilisateur choisit la livrée 1, l'affichage indique :

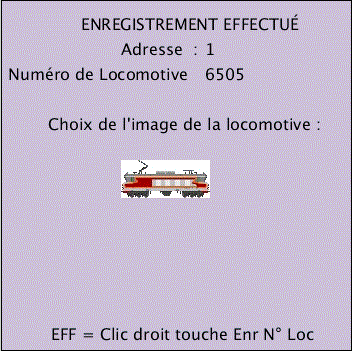

resultat choix livree
Choix de la livrée numéro 1

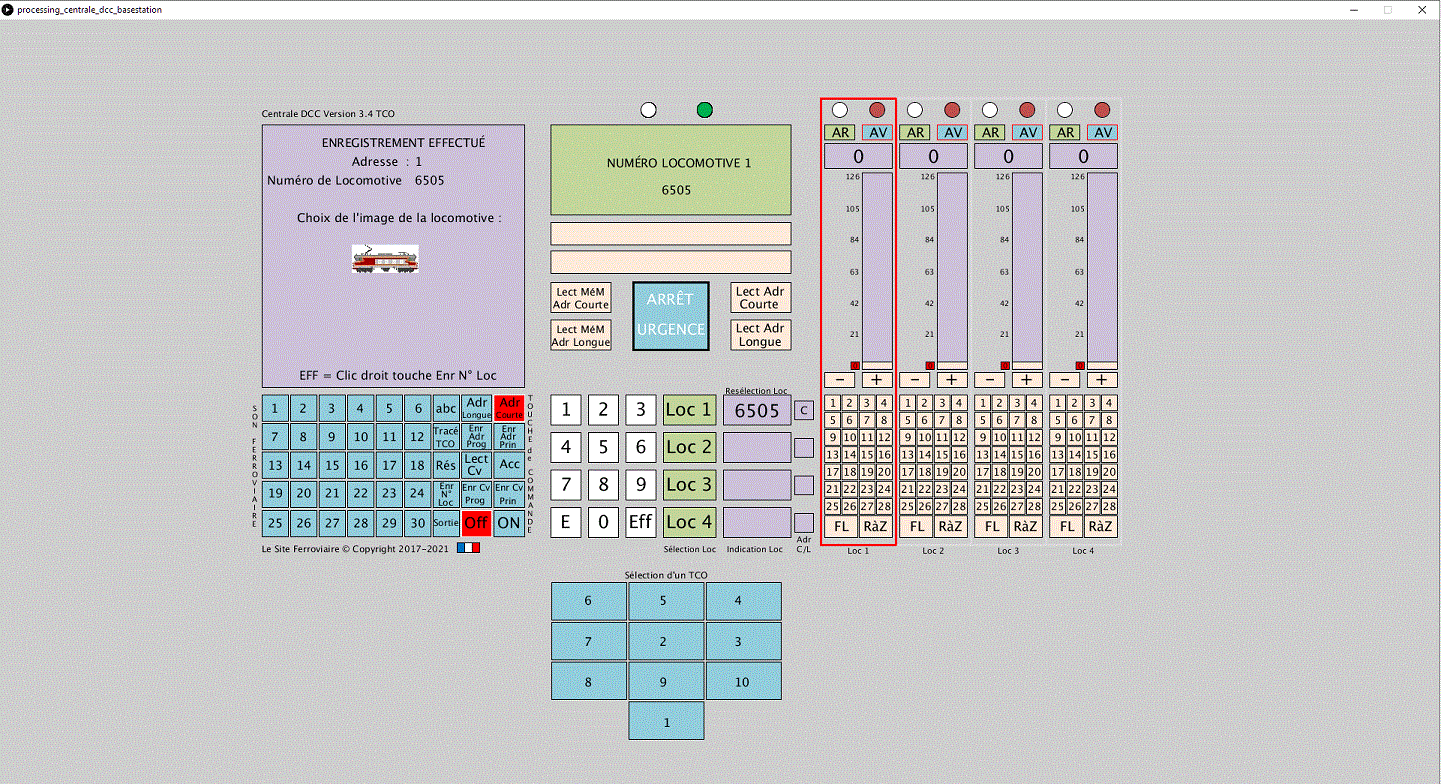

resultat choix livree sur interface dcc
Choix de la livrée numéro 1 sur l'interface DCC

SELECTION d'une LOCOMOTIVE avec LIVRÉE ASSOCIÉE
L'interface affichera la livrée choisit lors de la sélection par l'utilisateur d'une locomotive par son numéro associé dans la fenêtre d'affichage du numéro de locomotive choisit.

L'utilisateur choisit la locomotive 6505 (Numéro associé à l'adresse DCC).

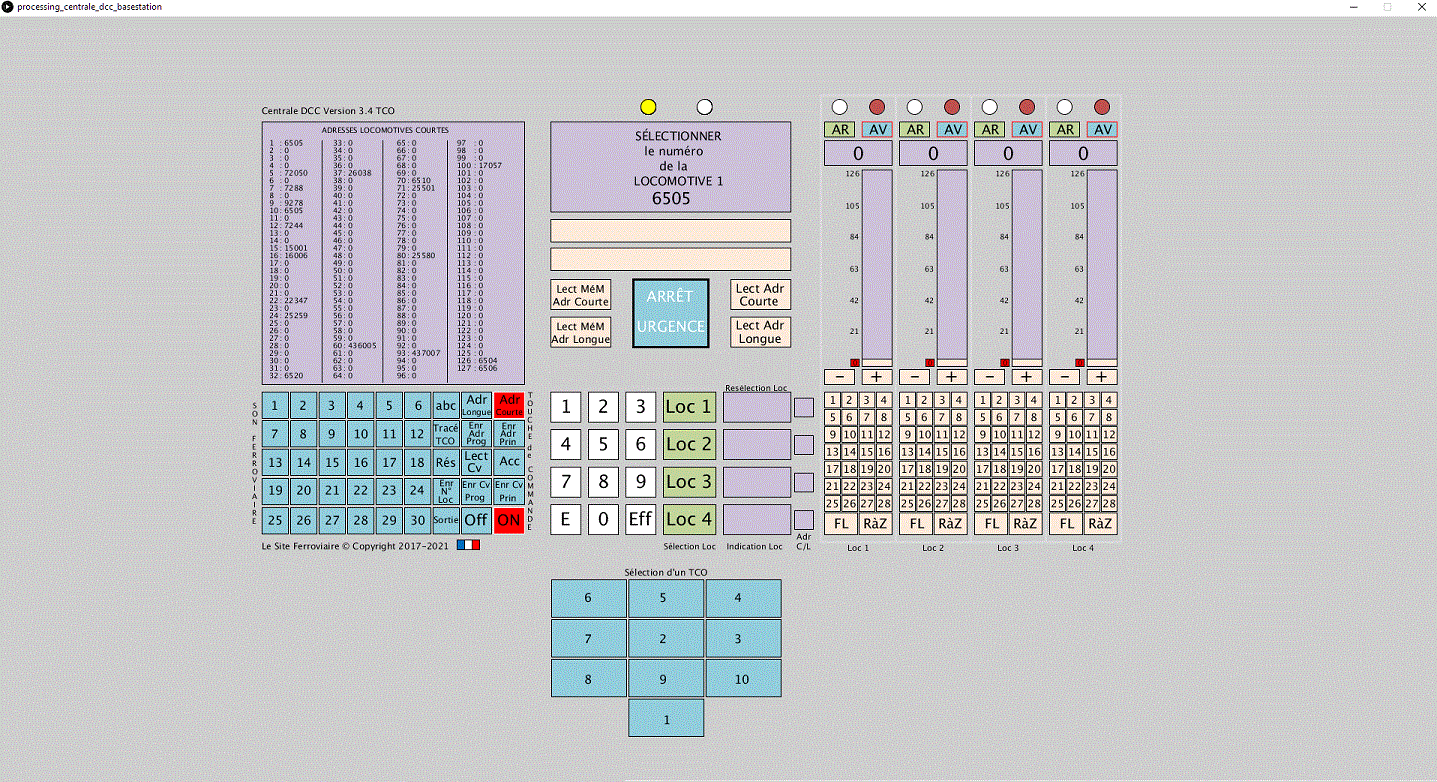

choix d'un numero de locomotive
Choix d'un numéro de locomotive

L'utilisateur appui sur la touche "E" pour confirmer son choix.
La livrée choisit s'affiche sous le numéro de la locomotive dans la fenêtre de sélection à droite du clavier de l'interface.
Validation du numéro de locomotive choisit

La livrée choisit s'affiche sous le numéro de la locomotive dans la fenêtre de sélection à droite du clavier de l'interface.

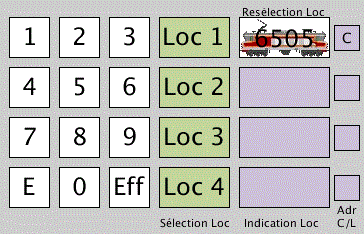

affichage livree choisit
Affichage de la livrée choisit
