Les PANNES dans l'ALIMENTATION 2ième cas :
 Le TÉLÉVISEUR ne s'ALLUME PAS, la LED de VEILLE est ÉTEINTE, 2ième cas







Le TÉLÉVISEUR ne s'ALLUME PAS, la LED de VEILLE est ÉTEINTE, 2ième cas
Si la tension « StandBy » est présente, après avoir effectué les vérifications sur la tension StandBy comme indiqué à la page :
 • Le téléviseur ne s’allume pas, la LED de veille est éteinte 1er cas.

Dans ce cas vérifier la présence de la tension « StandBy », et si la « LED » ne s’allume pas, le problème se situe probablement sur la carte mère.

RAPPEL de FONCTIONNEMENT
Lorsque le téléviseur est en veille, l’alimentation produit la tension « StandBy ».

La tension « StandBy » alimente via des connecteurs la carte mère et plus particulièrement le microcontrôleur de gestion.

La partie « Service » est alimentée à travers un régulateur de tension de 3,3 volts ce qui permet au microcontrôleur d’être en attente d’un ordre de démarrage reçu par l’intermédiaire des boutons disponibles sur le téléviseur ou par la télécommande.

La « Led » de veille est allumée.

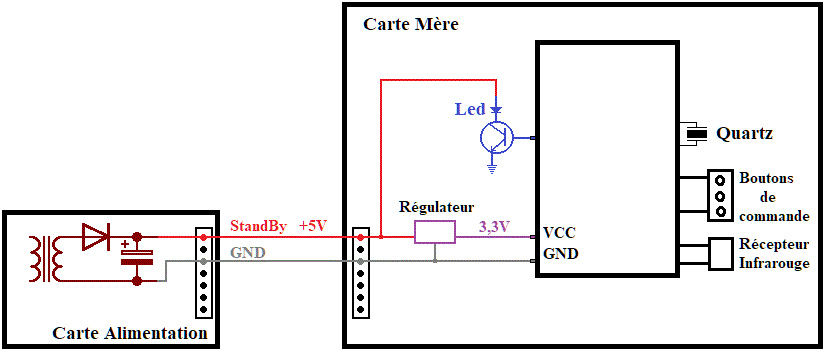

Principe d’alimentation de la carte mère
Principe d’alimentation de la carte mère

Problème sur le régulateur de tension
Le dépanneur vérifie si le microcontrôleur est alimenté en vérifiant la tension à ses bornes.
 (Localiser les broches avec le schéma, le « DATASHEET » ou en suivant les pistes du circuit imprimé.

Si la tension est absente, la partie « Service » du microcontrôleur n’est pas alimentée et le microcontrôleur ne peut pas donner l’ordre au téléviseur de sortir de veille lorsqu’il en reçoit l’ordre.

Le microcontrôleur peut fournir un état logique « HAUT » avec un transistor « NPN » ou « MOSFET canal N », ou un état logique « BAS », avec un transistor « PNP » ou « MOSFET canal P ».

La « LED » de veille est éteinte.

Problème sur le quartz
Dans le cas où le microcontrôleur semble inerte, le dépanneur peut vérifier le fonctionnement du quartz qui constitue l’horloge du microcontrôleur.

Dans le cas où la mesure ne donnerait pas satisfaction le microcontrôleur peut être en cause également.

En cas de doute remplacer le quartz qui constitue la solution la plus simple.

La LED de veille est éteinte.
Problème sur le microcontrôleur de gestion
Le dépanneur privilégiera les causes précédentes et contrôlera également les condensateurs et résistances avant d’incriminer le microcontrôleur.
Si toutes les mesures sont concluantes, envisager que le microcontrôleur ne fonctionne pas.

En effet celui-ci est constitué d’un nombre considérable de pattes et son remplacement est délicat.

La LED de veille est éteinte.

Méthode de dépannage
Le dépanneur vérifie que la partie « Service » du microcontrôleur est alimentée par la tension à 3,3 volts.

Si tel est le cas, vérifier le quartz de l’horloge du microcontrôleur.

Si le microcontrôleur ne reçoit pas la tension de 3,3 volts, vérifier le régulateur DC/DC, 5 volts vers 3,3 volts les condensateurs et résistances, ….

Vérifier le transistor de « LED », en contrôlant la jonction, « Base/Emetteur », ou « SOURCE/DRAIN ». Si problème remplacer le transistor de « LED ».

Enfin mettre en cause le microcontrôleur.

Mesure de la tension aux bornes de R1
