Les PANNES dans l'ALIMENTATION 1er cas :
Le TÉLÉVISEUR ne s'ALLUME PAS, la LED de VEILLE est ÉTEINTE, 1er cas



















Le TÉLÉVISEUR ne s'ALLUME PAS, la LED de VEILLE est ÉTEINTE, 1er cas
L’alimentation est composée de nombreuses parties, qui sont chacune essentielles au fonctionnement du téléviseur.

Dans le cas où le téléviseur ne s’allume pas il faut tout d’abord, identifier la partie en cause et ensuite trouver le ou les composants défectueux.

Analyse du schéma de principe :
Comme on l’a vu dans le fonctionnement du téléviseur, si la LED de veille n’est pas allumée, c’est que la production de la tension « STANDBY », n’est pas produite.

GÉNÉRALITÉS
L’alimentation constitue une source de panne importante dans un téléviseur à cause des puissances mises en jeu et aux sollicitations importantes et continuelles de certains composants.

Schéma général de principe d’une alimentation à découpage
Schéma général de principe d’une alimentation à découpage

Lorsque l’on manipule ou que l’on effectue des mesures hors tension sur la carte d’alimentation, il faut prendre soin à bien décharger le condensateur principal, qui possède une capacité importante et qui est chargé avec une tension d’environ 325 volts.

Ce condensateur peut maintenir une charge importante à ses bornes longtemps après que l’on est retiré la prise secteur.

Le dépanneur doit obligatoirement décharger le condensateur pour sa sécurité ainsi que celle de ses appareils, dont certains pourraient être endommagés lorsque le condensateur est chargé.

Décharger le condensateur principal :
Une méthode efficace consiste en l’utilisation d’une ampoule à filament montée sur une douille avec deux fils de connexion.

Ne jamais utiliser un tournevis ou tout autre matériel conducteur pour effectuer un court-circuit direct sur les broches du condensateur, ceci afin d’éviter de l’endommager.

Méthode :
1. Mesurer la tension aux bornes du condensateur avec un voltmètre en mode continu,
2. Attendre que la tension soit d’environ 230 volts (pour préserver l’ampoule), ou utiliser 2 ampoules en série,
3. Appliquer les deux fils de connexions aux bornes du condensateur,
4. L’ampoule s’éclaire lorsqu’elle est parcourue par la tension présente dans le condensateur,
5. Effectuer le point 4 plusieurs fois pour bien décharger le condensateur,
6. Vérifier à nouveau la tension aux bornes du condensateur à l’aide du voltmètre en mode continu.

Schéma général de principe d’une alimentation à découpage

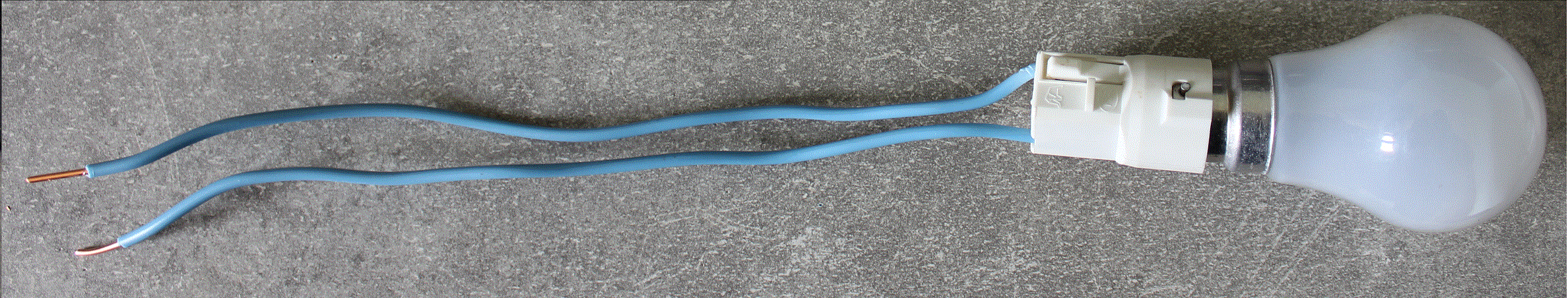

Lampe pour la décharge des condensateurs

Vérifier la présence de la tension StandBy
La première chose à faire est de vérifier la valeur de la tension « StandBy » sur le connecteur reliant la carte d’alimentation vers la carte mère, lorsque le téléviseur est relié au secteur.

La tension est normalement inscrite directement sur le circuit imprimé au niveau du connecteur.
Vérifier la valeur de la tension entre les bornes « StandBy » et « GND » du connecteur.

Cette tension doit indiquer la valeur indiquée sur le circuit imprimé.

Si cette valeur est absente ou très inférieure à sa valeur nominale, il y a certainement un problème sur l’alimentation « StandBy ».

On peut, après avoir éteint le téléviseur et débranché le cordon d’alimentation, débrancher le connecteur, rebrancher l’appareil et refaire la mesure :
   • Si la tension est toujours absente : problème d’alimentation,
   • Si la tension remonte : problème sur la carte d’alimentation également.

Si la tension « StandBy » est absente ou insuffisante, le microcontrôleur de la carte mère n’est pas ou insuffisamment alimenté et celui-ci ne peut donner l’ordre, production de la tension « PWR-ON », à la carte d’alimentation de démarrer et de produire les autres tensions nécessaires au fonctionnement du téléviseur lorsqu’il reçoit un ordre de mise ne marche.

Absence totale de la tension « StandBy »
Identifier les circuits participant à la production StandBy

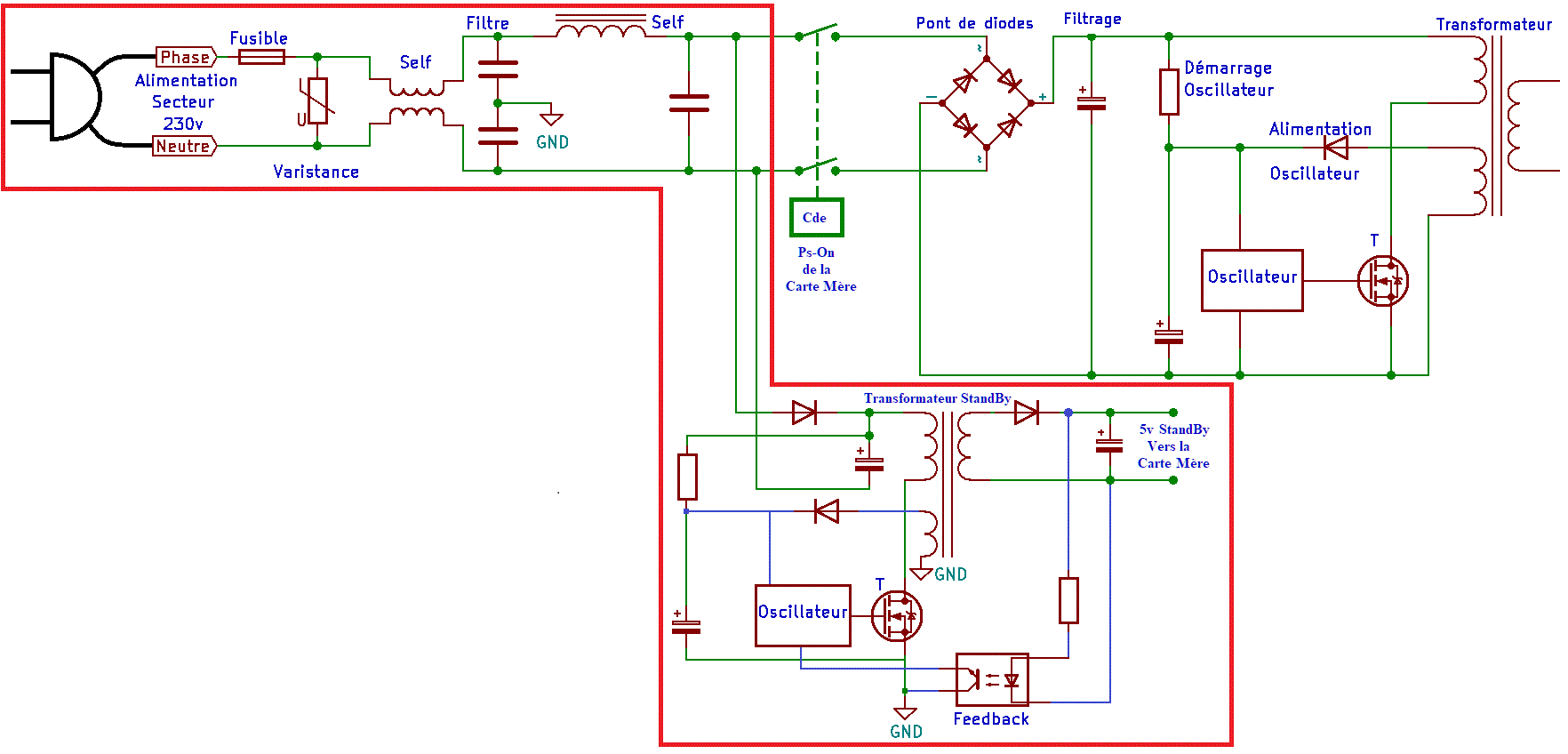

Schéma produisant la tension « StandBy »
Schéma produisant la tension « StandBy »

Les diverses causes possibles de défaillance sont :
• La prise d’alimentation,
• Le fusible,
• La varistance,
• Le filtre (condensateurs, selfs),
• La diode de redressement « StandBy »,
• Le condensateur de filtrage (entrée du transformateur de « StandBy »),
• Le primaire du transformateur « StandBy »,
• Le MOSFET
• L’alimentation du circuit oscillateur :
   o La résistance,
   o Le condensateur,
• L’oscillateur « StandBy »,
• Le circuit de démarrage de l’oscillateur,

• Le secondaire du transformateur de « StandBy »,
• La diode de redressement (type Schottky),
• Le condensateur au secondaire,
• Le circuit de « FeedBack ».

Les diverses opérations concernant la vérification du circuit « StandBy » peuvent, selon le cas, être faites avec l’appareil sous ou hors tension.

La prise d'alimentation
La prise d’alimentation peut être défectueuse, soit à cause d’une mauvaise fabrication, d’une traction mécanique trop violente ou répétée trop souvent directement sur le fil.

Pour vérifier le cordon :
• Débrancher le téléviseur,
• Décharger le condensateur de lissage et filtrage avant toute intervention,
• Placer le multimètre en mode « Continuité »,
• Sonner les deux fils de la prise secteur :
   o Brancher une pointe de fil d’un côté de la prise secteur et l’autre pointe de fil à l’autre extrémité du câble,
   o Réaliser la même opération sur le fil de la prise secteur.

Résultat :
Le multimètre doit émettre un « BIP continu » et indiquer « 0 » comme valeur de résistance, si la continuité du fil est réalisée.

Dans le cas contraire, le multimètre indique « 0L », il y a un défaut sur le câble secteur, qu’il faut remplacer.

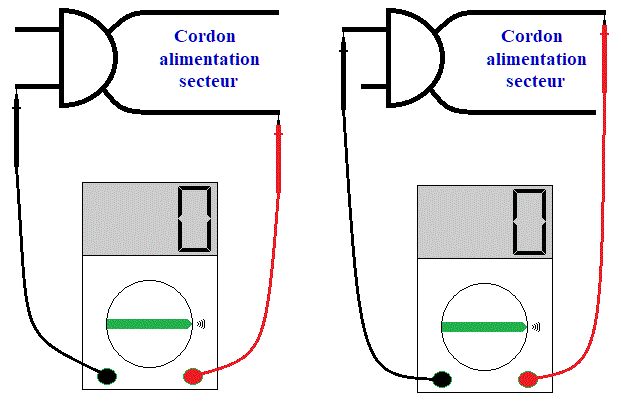

Test du cordon secteur
Test du cordon secteur
Fusible coupé
Dans le cas d’une absence de tension « StandBy », il y a la possibilité que le fusible de l’alimentation soit fondu.

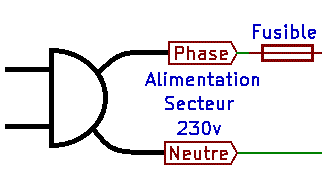

Fusible alimentation
Fusible alimentation

Pour tester le fusible, on peut si celui-ci est en verre regarder le filament, mais la méthode la plus sûre et conseillée est de le contrôler de la même manière que pour le cordon secteur.

La destruction du fusible se produit lorsqu’il y a un dépassement de l’intensité pour lequel il est conçu.

Comme la cause n’est pas connu, il faut être prudent.

Soit, il s’est produit un choc électrique et l’intensité a dépassé la valeur du fusible, soit il y a un court-circuit dans le primaire de l’alimentation.

Vérifier s’il y a effectivement un court-circuit :
1. Vérification à l’ohmmètre (téléviseur hors tension)
• Une mesure entre les deux parties de l’alimentation, « + » et « - », en différent endroit du circuit primaire peut donner une indication de court-circuit, si la valeur qu’indique l’ohmmètre est presque égale à zéro :
   o Par exemple une diode de redressement en court-circuit, provoque un court-circuit direct entre la phase et le neutre ou un problème de varistance,
   o De la même manière une diode de redressement en court-circuit sur un secondaire peut provoquer la fusion du fusible.


2. Vérification en utilisant une lampe série
• Une autre méthode consiste à insérer à la place du fusible une ampoule à filament de puissance égale à celle de l’appareil. Si elle s’éclaire à pleine puissance, il y a effectivement un court-circuit, sinon on peut changer le fusible s’en trop de souci,
• Dans le cas où elle s’éclairement moyennement ou faiblement, il faut effectuer des mesures dans l’alimentation, diodes, condensateurs, transistor de découpage..., avant de changer le fusible.

3. La source Très Basse Tension (TBT)
• Une troisième méthode consiste à brancher le téléviseur sur une source de tension alternative de faible valeur (12 volts), et d’insérer en série avec l’alimentation une résistance (100Ω 3Watts), qui fait chuter la valeur de l’intensité à un niveau inférieur à la valeur du fusible. Il est possible ensuite de réaliser des mesures dans l’alimentation.

La varistance
La varistance ou varistor est une résistance qui voit sa valeur chuter lorsque la tension secteur augmente fortement.

Varistance alimentation
Varistance alimentation

En utilisant le mode « Continuité » de l’ohmmètre, on ne doit pas avoir de continuité, puisque la valeur de la résistance est grande.

Dans le cas où la varistance est entrée en action, le fusible aura limité l’intensité en se coupant.

Le filtre (condensateurs, self)
Ici on peut mesurer si le fil de la self n’est pas coupé.

Une modification des caractéristiques des condensateurs peut empêcher l’alimentation de démarrer.

Les condensateurs peuvent se vérifier avec un capacimètre.

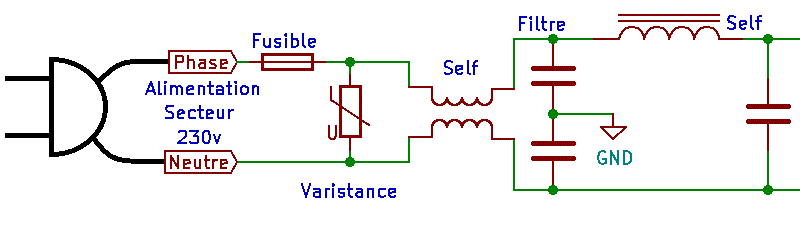

Filtre de l’alimentation
Filtre de l’alimentation
Problème sur la diode primaire du transformateur de StandBy
La diode peut être coupée ou en court-circuit. Elle peut être contrôlée hors tension.


La diode prélève de l’énergie issue de l’alimentation principale pour alimenter les circuits de « StandBy ».

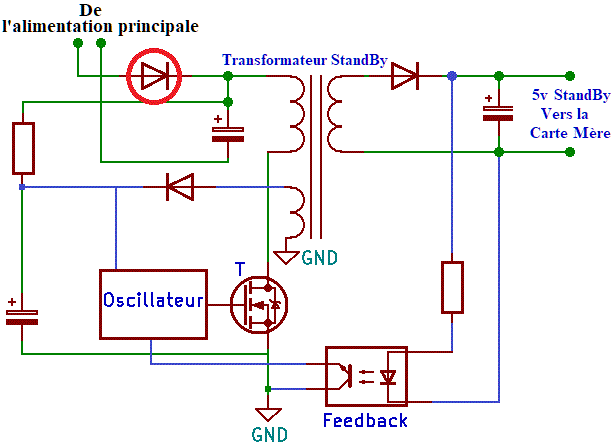

Diode primaire de l’alimentation
Diode primaire de l’alimentation

Dans le cas d’une coupure, la tension ne peut franchir la diode et donc la tension ne peut atteindre les autres composants. L’alimentation ne fonctionne pas.

1. Diode coupée
Dans le cas où cette diode est coupée, tout le montage ne peut fonctionner faute de courant.

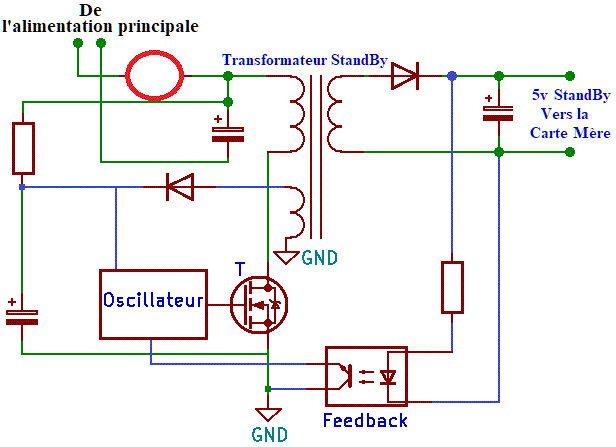

Diode primaire fonction « StandBy » coupée
Diode primaire fonction « StandBy » coupée
2. Diode en court-circuit
En cas de court-circuit de la diode, il y aurait un court-circuit franc lors du passage à l’état passant du transistor T, et une destruction du fusible.


Le condensateur de filtrage (entrée du transformateur de « StandBy »)
Le condensateur assure le lissage de la tension redressée par la diode et constitue également une réserve d’énergie lors d’une alternance négative.

En cas de défaillance (capacité trop faible, valeur de la résistance série trop élevée), la tension à ses bornes peut ne pas être suffisante pour assurer l’alimentation du primaire du transformateur « StandBy ».

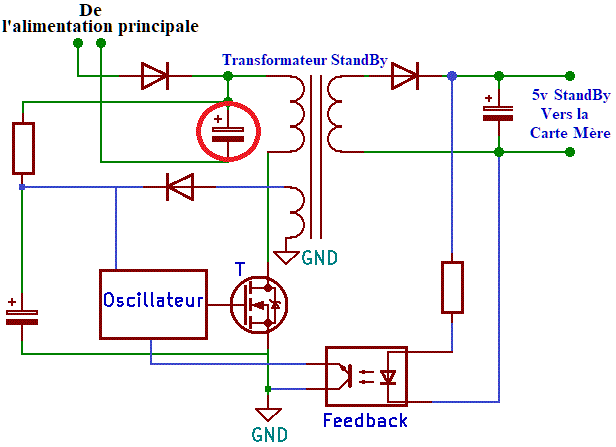

Condensateur filtrage primaire « StandBy »
Condensateur filtrage primaire « StandBy »
Le primaire du transformateur StandBy
Une coupure du primaire du transformateur (cas rare) empêcherait la production de la tension « StandBy ».

Aucune tension n’est disponible sur le connecteur de sortie.


Le MOSFET
Un court-circuit du MOSFET entraînerait un court-circuit franc, et une destruction du fusible d’alimentation.

Une coupure du MOSFET, empêcherait le découpage de la tension au primaire du « StandBy », et ne permettrait pas une accumulation de charge au primaire et par conséquence au secondaire du transformateur « StandBy ».

Aucune tension ne serait disponible au connecteur de sortie.

L’alimentation auxiliaire du circuit oscillateur
L’alimentation auxiliaire de l’oscillateur se fait par l’intermédiaire du secteur. Elle permet d’alimenter l’oscillateur pour démarrer l’alimentation avant le régime établi.

La tension redressée est prélevée après la diode de redressement et est acheminée vers l’oscillateur au travers d’une ou plusieurs résistances et d’un condensateur pour lisser la tension.

Le dépanneur vérifie la tension aux bornes de l’oscillateur.

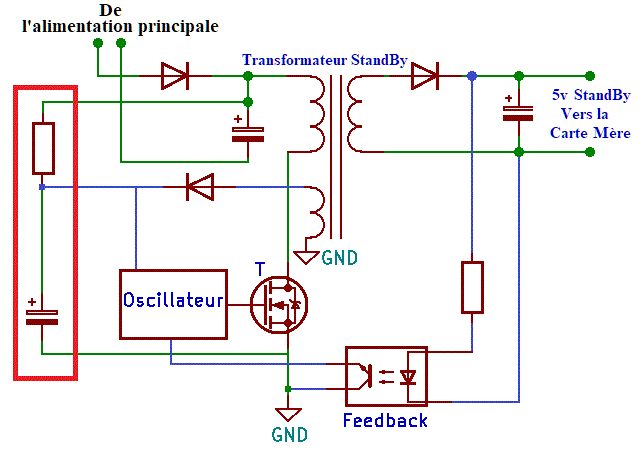

Alimentation auxiliaire de l’oscillateur
Alimentation auxiliaire de l’oscillateur

En cas de problème, vérifier :
La résistance :
La résistance est constituée d’une ou plusieurs résistances disposées en série.

Ces résistances, en fonction de la solution choisie peuvent être des résistances de très grandes valeurs : >100 KΩ, > 1MΩ.

Les résistances de très grandes valeurs sont plus sujettes à des variations de leurs valeurs (augmentation de la valeur) que les résistances de plus petites valeurs.

Dans le cas où l’alimentation ne fonctionne pas, l’oscillateur ne démarre pas, le dépanneur vérifiera la valeur de ces résistances et ne dois pas hésiter à les changer en cas d’augmentation de leurs valeurs.

Le condensateur :
Une capacité trop faible ou une valeur de la résistance série (ESR) trop élevée, empêche le fonctionnement de l’oscillateur et donc la production de la tension « StandBy ».

L’oscillateur StandBy
L’oscillateur produit le signal de découpage qui sera appliqué au transistor de découpage pour le faire fonctionner en commutation (ouverture, fermeture).

Un enroulement dédié du transformateur de « StandBy » permet le démarrage de l’oscillateur au moment de la mise sous tension pour faire fonctionner l’oscillateur. Lorsque le téléviseur a démarré l’alimentation principale prend le relais de l’alimentation auxiliaire.

Vérifier la diode du circuit de démarrage auxiliaire de l’oscillateur.

Lorsque le découpage est actif, on peut vérifier le signal de sortie à l’aide d’un oscilloscope.

Si le découpage ne se fait pas, parce que le circuit n’est pas alimenté ou parce qu’il est défectueux, aucune tension n’est disponible au secondaire du transformateur « StandBy » et aucune tension n’est disponible sur le connecteur de sortie.

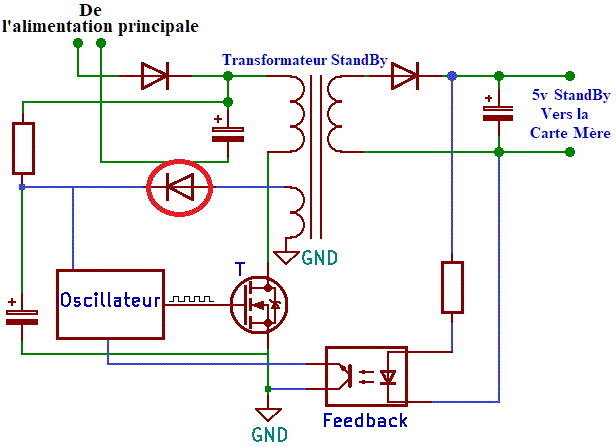

Signal de découpage de l’oscillateur
Signal de découpage de l’oscillateur
Le secondaire du transformateur de StandBy
Une coupure du secondaire du transformateur (cas rare) empêcherait la production de la tension « StandBy ».

Aucune tension n’est disponible sur le connecteur de sortie.

La diode de redressement (type schottky)
Comme au primaire du transformateur « StandBy », la diode peut être coupée ou en court-circuit.

Elle peut être contrôlée hors tension.

Le condensateur au secondaire
Le condensateur assure le lissage de la tension redressée par la diode et constitue également une réserve d’énergie.

En cas de défaillance (capacité trop faible, valeur de la résistance série trop élevée), la tension à ses bornes peut ne pas être suffisante pour maintenir la tension du secondaire au niveau prévu.

La tension au connecteur peut être absente ou de valeur plus faible que prévue.

Le circuit de « FeedBack »
Le circuit de « FeedBack » permet d’adapter la puissance fournie par l’alimentation en fonction de la consommation au secondaire.

Une défaillance sur ce circuit a des conséquences sur le fonctionnement de l’alimentation.

Circuit de « feedback »
Circuit de « feedback »

Vérification sur le « feedback » :
1. Vérifier la Led et le transistor de l’optocoupleur,
2. Vérifier la tension de feedback aux bornes de l’oscillateur,
3. Vérifier le rapport cyclique aux bornes du transistor de découpage, oscilloscope.


Cas d’une tension « StandBy » plus basse que prévue
Le dépanneur portera une attention particulière sur le ou les condensateurs du secondaire du « StandBy ».

Pour les repérer, il faut s’aider du schéma de l’appareil, ou si on ne le possède pas, suivre les pistes qui partent du connecteur et remonter jusqu’au condensateur.

Une autre possibilité est d’identifier la valeur de la tension de « StandBy » et la comparer avec la tension de service des condensateurs présent sur l’alimentation. En général, les constructeurs placent des condensateurs avec une tension de service légèrement supérieure à leurs tensions d’alimentation réelle.

Par exemple :
Si la tension « StandBy » est de 5 volts il est probable de trouver des condensateurs avec une tension de service de 10 volts voire 6,3 volts.

Méthode de dépannage
Mesure de la tension aux bornes de R1
Le dépanneur lorsque le téléviseur semble inerte, et avant de commencer à chercher la panne, outre les vérifications visuelles des composants et soudures recto-verso de la carte d’alimentation, peut commencer par mesurer la tension « StandBy ».

Si cette tension est présente, il n’est pas nécessaire de vérifier tous le circuit « StandBy » qui semble correct.

Dans le cas contraire, le dépanneur doit approfondir le dépannage.

Dans ces cas-là, il faut prendre le temps de la réflexion, car l’absence de la tension « StandBy » et la présence d’une tension anormalement basse n’est pas la même chose.

Si la tension est anormalement basse, il est possible que le problème se situe dans les derniers étages de l’alimentation « StandBy ».

C’est-à-dire qu’en premier lieu on vérifiera le ou les condensateurs en fin de chaine.
S’il y a présence d’une tension, même plus faible que celle attendue, cela veut dire que les étages précèdent fonctionnent et qu’il n’est pas nécessaire dans l’immédiat de les vérifier.

Cas d’une tension absente
Le dépanneur devra vérifier les composants du circuit de « StandBy ».

Les semi-conducteurs sont des éléments fragiles. Ainsi on portera une attention sur ceux-ci en remontant le circuit, c’est-à-dire depuis le secondaire vers le primaire.

Le dépanneur peut remonter en sens inverse en contrôlant les tensions, jusqu’à ne plus trouver de tensions ou signaux.

A partir de ce moment le problème se situe entre les deux et l’on peut identifier ainsi le composant en défaut.

Rien n’empêche de réaliser des vérifications rapides, du fusible par exemple, ou des mesures de tensions ou signaux en plusieurs endroits pour localiser le problème de façon plus générale et ensuite d’affiner les mesures.

Par exemple :
• Mesure de la tension au primaire du transformateur de « StandBy »,
• Mesure à partir du secondaire du transformateur de « StandBy ».

Cela permet d’identifier si la partie en défaut se situe au primaire ou au secondaire et permet de valider des parties entières de l’alimentation en une seule mesure.

Le dépanneur peut ensuite affiner son dépannage.

Cas d’une tension basse
Si la tension est anormalement basse, cela indique que la partie primaire de l’alimentation « StandBy » fonctionne ainsi que le transformateur et que le problème se situe dans les derniers étages de l’alimentation « StandBy ».

Une coupure de la diode ou de la self ou d’un transistor au secondaire conduirait à une absence de tension.

Le dépanneur se penchera sur les composants qui peuvent influer sur le fonctionnement de l’alimentation sans pour autant conduire à une panne totale.

On vérifiera dans ce cas, le ou les condensateurs en fin de chaine.
