MODE d'EMPLOI de la CENTRALE DCC V3.4
CONFIGURER les AIGUILLAGES






INTRODUCTION
Si l'utilisateur a implanté des aiguillages sur son TCO, il a la possibilité de les commander directement à partir de l'interface du TCO.
circuit avec aiguilles
Tracé avec aiguilles

La TOUCHE AFFECTATION Aig/Sgx
La touche "Affectation Aig/Sgx" permet de paramétrer les aiguilles sur le TCO pour pouvoir les commander directement à partir de l'interface du TCO dans sa partie suivie de l'état d'occupation des cantons en temps réel.
touche affectation aig sgx
Touche Affectation Aig/Sgx
Procédure pour une aiguille 2 branches
Paramétrage des aiguilles pour une commande sur le bus DCC :
❶ Appuyer sur la touche "Affectation Aig/Sgx", la fenêtre d'affichage indique "Affectation Aiguille / Signaux",
❷ Cliquer sur l'aiguille à configurer directement sur le tracé du TCO,
❸ Après appui sur l'aiguille à configurer la fenêtre d'affichage indique que l'interface est en attente du paramétrage,
❹ L'utilisateur configure les paramètres DCC pour l'aiguille. L'utilisateur doit saisir 3 paramètres :
     1. Saisir l'adresse du décodeur d'accessoire sur laquelle est branchée l'aiguille : Saisir un nombre de 1 à 511 (3 chiffres obligatoires),
     2. Saisir le numéro de sortie du décodeur sur laquelle est branchée l'aiguille :
     3. Saisir l'état de l'aiguille : Saisir 0 ou 1,
         • L'utilisateur doit lors de la configuration mettre en adéquation la valeur de la sortie et la position réelle de l'aiguille,
         • Lors de l’enregistrement d’un décodeur associé à l’aiguille :
             • 1 pour direction droite,
             • 0 pour direction dévié.

❺ L'utilisateur appui sur la touche "E" pour valider le paramétrage,
❻ Si l'utilisateur clique sur une case vide ou une case qui n'est pas une aiguille ou un signal, la commande est refusée et la fenêtre d'affichage indique "Affectation Aig / Sgx Choisissez une autre case",

Pour désélectionner la fonction appuyer sur la touche Eff du clavier ou la touche "Modification TCO".
appui sur la touche affectation aig sgx
❶ Appui sur la touche "Affectation Aiguille / Signaux"

selectionner une aiguille
❷ Appui sur l'aiguille à configurer

parametrer l'aiguille
❸ L'interface est en attente d'une saisie

saisir les informations
❹ L'utilisateur configure l'aiguille

appui sur la touche e
❺ Confirmation du choix effectué

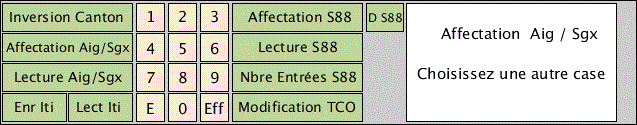

clic sur une case non valide
❻ Clic sur une case non valide
Les aiguilles 3 branches possèdent 2 aiguilles dans la même aiguille.

Pour les commander l'utilisateur doit leurs affecter deux adresses DCC différentes.

L'interface détermine automatiquement quelle type d'aiguille l'utilisateur veut configurer et propose un menu en conséquence.

Il y a deux types d'aiguilles que l'utilisateur peut utiliser :
• Les aiguilles 3 branches classiques,
aiguille 3 branches
• Les TJS (Traversée de Jonction Simple).
tjs

Procédure pour une aiguille à 3 branches
Paramétrage des aiguilles pour une commande sur le bus DCC :
❶ Appuyer sur la touche "Affectation Aig/Sgx", la fenêtre d'affichage indique "Affectation Aiguille / Signaux",
❷ Cliquer sur l'aiguille à configurer directement sur le tracé du TCO,
❸ Après appui sur l'aiguille à configurer la fenêtre d'affichage indique que l'interface est en attente du paramétrage. 2 lignes apparaissent pour le paramétrage des 2 aiguilles,
❹ L'utilisateur configure les paramètres DCC pour les aiguilles. L'utilisateur doit saisir deux fois 3 paramètres :
     1. Saisir l'adresse du décodeur d'accessoire sur laquelle est branché l'aiguille pour l'aiguille 1 : Saisir un nombre de 1 à 511 (3 chiffres obligatoires),
     2. Saisir le numéro de sortie du décodeur sur laquelle est branchée l'aiguille :
     3. Saisir l'état de l'aiguille : Saisir 0 ou 1,
         • L'utilisateur doit lors de la configuration mettre en adéquation la valeur de la sortie et la position réelle de l'aiguille.
         • Lors de l’enregistrement d’un décodeur associé à l’aiguille :
             • 1 pour direction droite,
             • 0 pour direction dévié.

     4. Saisir l'adresse du décodeur d'accessoire sur laquelle est branchée l'aiguille pour l'aiguille 2 : Saisir un nombre de 1 à 511 (3 chiffres obligatoires),
     5. Saisir le numéro de sortie du décodeur sur laquelle est branchée l'aiguille :
     6. Saisir l'état de l'aiguille : Saisir 0 ou 1,
         • L'utilisateur doit lors de la configuration mettre en adéquation la valeur de la sortie et la position réelle de l'aiguille.
         • Lors de l’enregistrement d’un décodeur associé à l’aiguille :
             • 1 pour direction droite,
             • 0 pour direction dévié.

❺ L'utilisateur appui sur la touche "E" pour valider le paramétrage,
❻ Si l'utilisateur clique sur une case vide ou une case qui n'est pas une aiguille, la commande est refusé et la fenêtre d'affichage indique "Affectation Aiguille Choisissez une autre case",

Pour désélectionner la fonction appuyer sur la touche "Eff" du clavier ou la touche "Modification TCO".
appui sur la touche affectation aig sgx
❶ Appui sur la touche "Affectation Aiguille / Signaux"

appui sur l'aiguille a configurer
❷ Appui sur l'aiguille à configurer

parametrer l'aiguille
❸ L'interface est en attente d'une saisie

saisir les informations
❹ L'utilisateur configure les aiguilles

appui sur la touche e
❺ Confirmation du choix effectué

clic sur une case non valide
❻ Clic sur une case non valide
LECTURE du PARAMÉTRAGE DCC des AIGUILLES
L'utilisateur peut visualiser le paramétrage des aiguilles directement sur la zone de tracé du TCO en utilisant la touche : "Lecture Aig / Sgx".
touche lecture aig/sgx
Touche Lecture Aig/Sgx

trace de depart
Tracé de départ

Procédure de lecture du paramétrage DCC des aiguilles
❶ Appuyer sur la touche "Lecture Aig / Sgx", la fenêtre d'affichage indique "Lecture Aiguille / Signaux ",
❷ L'interface affiche le réglage DCC des aiguilles, dans l'exemple :
Pour l'aiguille 2 branches l'interface affiche : 12, 1, 1 :
    • Adresse DCC 12, Sortie 1, État 1,

Pour l'aiguille 3 branches l'interface affiche : 12, 1, 1 et 12, 2, 0 :
   • Adresse DCC 12, Sortie 1, État 1, pour l'aiguille 1,
   • Adresse DCC 12, Sortie 0, État 0, pour l'aiguille 2.

❸ Effectuer un clic droit sur la touche "Lecture Aig / Sgx" pour faire apparaître simultanément les réglages DCC des aiguilles et le tracé du réseau,
❹ Un clic gauche sur la touche "Lecture Aig / Sgx" fait apparaître les réglages DCC uniquement.

Pour désélectionner la fonction appuyer sur la touche "Eff" du clavier ou la touche "Modification TCO".
appui sur la touche lecture aig/sgx
❶ Appui sur la touche Lecture Aig/Sgx

appui touche lect aig/sgx

clic droit touche lect aig/sgx

❷ ❹ Appui touche "Lect Aig / Sgx"

❸ Clic droit sur la touche "Lect Aig / Sgx"
