MONTAGE BUCK CONVERTER







RÔLE du BUCK CONVERTER
Ce montage permet de diminuer la tension de sortie tout en possédant un fort rendement.

buck converter
Alimentation secondaire « buck converter »

FONCTIONNEMENT
Montage de base d'un buck converter

boost converter
Buck converter
1er cycle
Le secondaire du transformateur génère des impulsions issues du découpage au primaire du transformateur.

Lorsque la tension est haute au secondaire :
• La diode D1 (schottky) polarisée en direct devient conductrice,
• La diode D2 (schottky) polarisée en inverse est bloquée,
• La self accumule de l’énergie sous forme magnétique,
• Le condensateur lisse la tension en sortie de la self et se charge,
• La charge est alimentée,
• Le circuit se boucle sur le secondaire du transformateur.

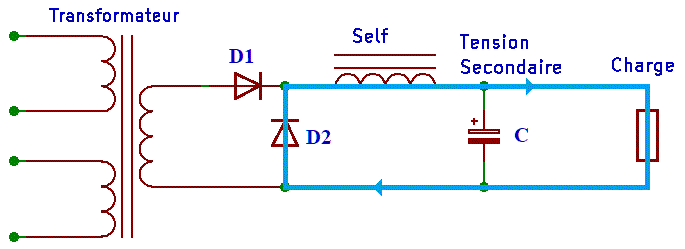

1er cycle, la self accumule de l'energie
1er cycle : La self accumule de l’énergie

2ième cycle
Lorsque la tension au secondaire est à 0 :
• La diode D1 (schottky) n’est plus polarisée en direct et se bloque,
• La tension aux bornes de la self s’inverse,
• Le condensateur lisse la tension en sortie de la self,
• La charge est alimentée,
• Le circuit se boucle sur la diode D2 (schottky) qui est polarisée en direct.

2ieme cycle, la self restitue l'energie accumulée
2ième cycle : La self restitue l’énergie accumulée

Les transferts d’énergie dans la self à la fréquence de découpage produisent une tension de sortie inférieure à la tension d’entrée.

Avant que l’énergie dans la self et dans le condensateur ne soit épuisée on repasse au mode accumulation d’énergie.
Utilisation de transistors
Les diodes D1 et D2 sont remplacées par des transistors de type MOSFET avec pour chacun un oscillateur de commande.

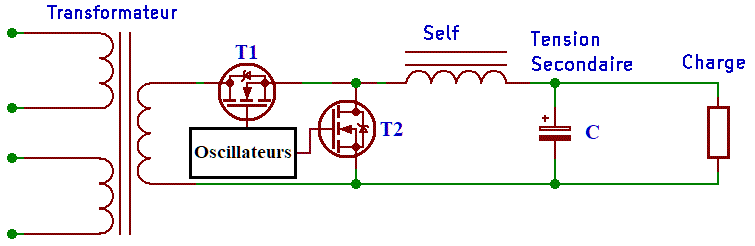

utilisation de transistors type mosfet
Utilisation de transistors type Mosfet
